برد پنل تصویری تابا

مزایای برد پنل تابا نسبت به برد شرکتی:

مهم ترین ایرادی که در برد پنل های تولیدی شرکت شایع می باشد
سوختن بخش تغذیه ورودی مدار (AC) بر اثر نوسان برق یا خرابی ترانس است که باعث از کار افتادن کل مدار می شود.
در این برد با جدا سازی تغذیه ورودی (AC ) و تغذیه مدار این ایراد شایع را برطرف شد.

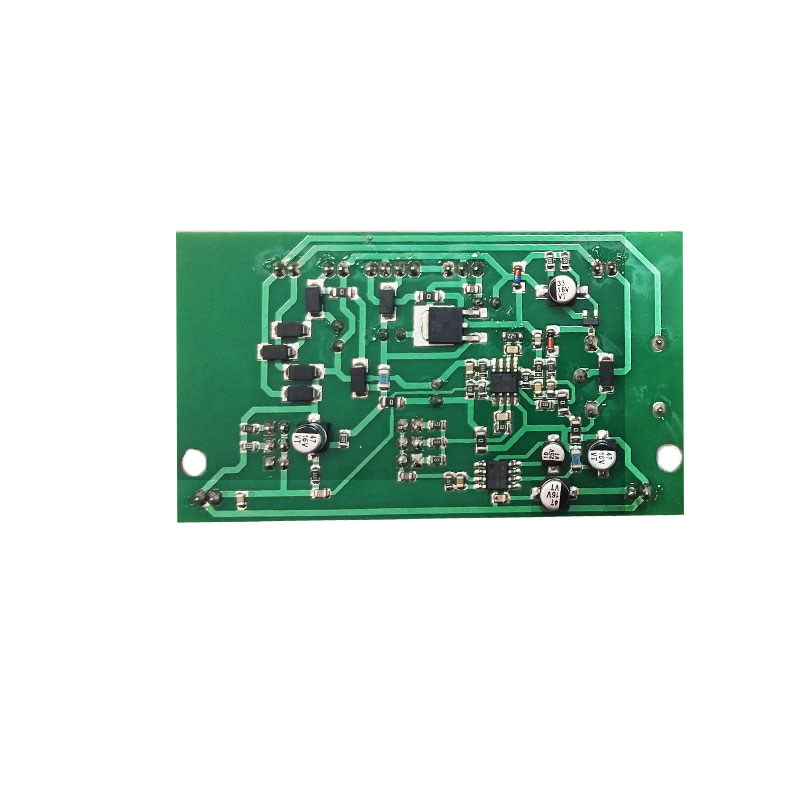

برد پنل تابا تغذیه ورودی (AC) ابتدا توسط پل دیودی به DC تبدیل می شود. تنها تغذیه LED های داخل پنل را تامین می کند. تغذیه برد از مانیتور تامین می شود،
که این نو آوری باعث می‌شود حتی در صورت سوختن بخش ورودی مدار تنها Led های پنل خاموش شود.

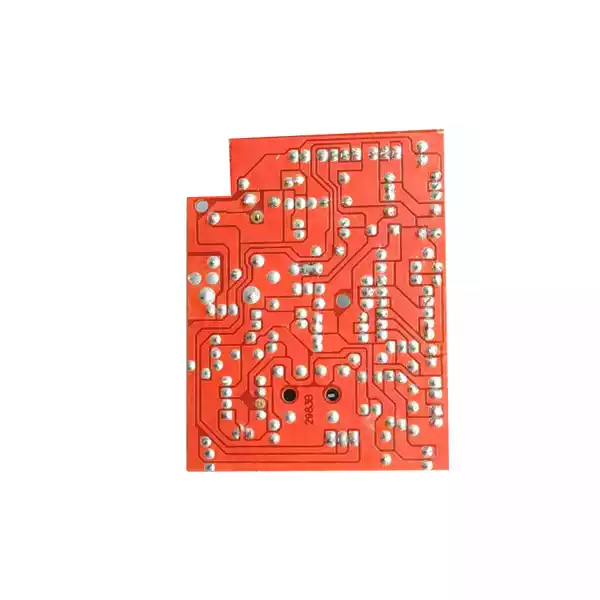

یک ایراد دیگر در برد پنل نمونه شرکتی این برد،خراب شدن رله سوئیچ کننده برق دوربین می باشد.
برای محافظت از دوربین رله سوئیچ حذف تغذیه از رگولاتور ۷۸۱۲ گرفته می شود.

تفاوت مهم برد پنل تولیدی با نمونه شرکتی :

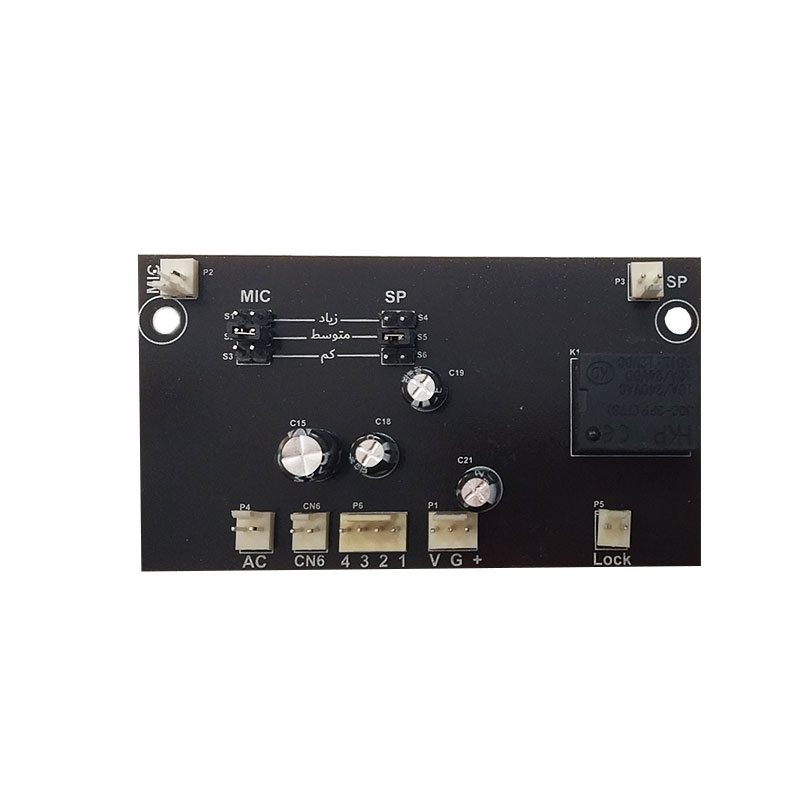

قابلیت تنظیم صدای میکرفون و اسپیکر به وسیله جامپر روی برد است.

نحوه اتصال برد به پنل :

نحوه اتصال سوکت های برد همانند نمونه شرکتی است.
