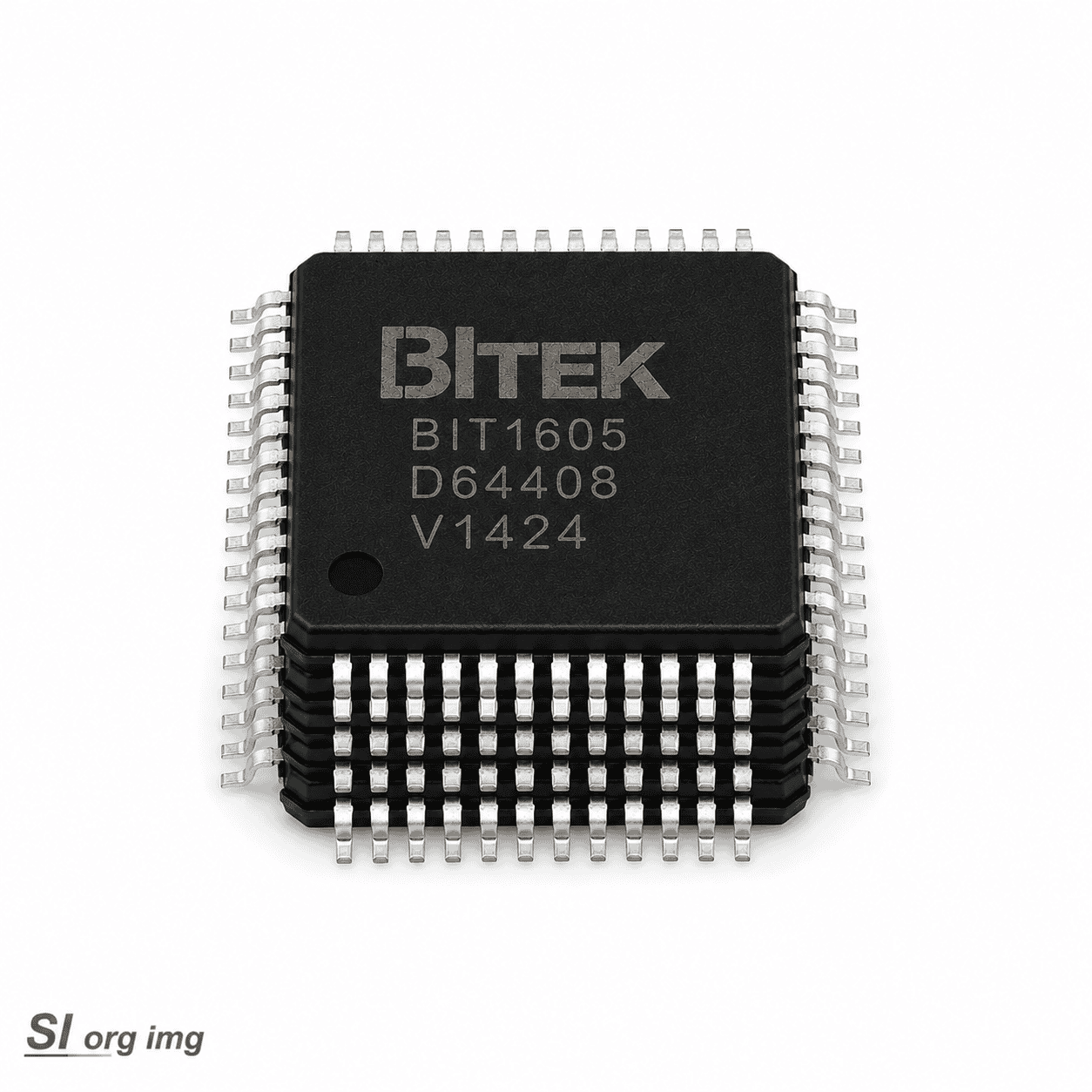

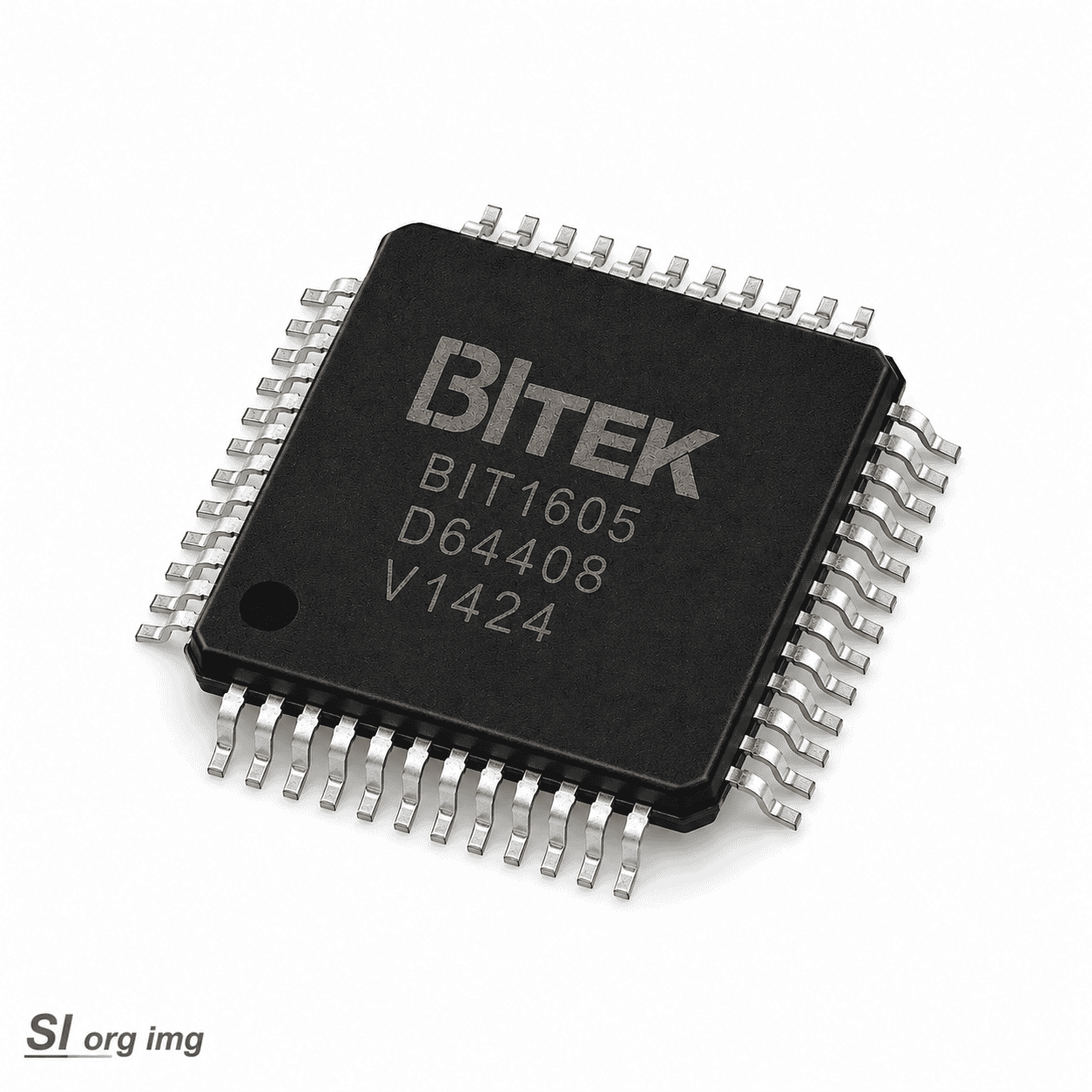

آی سی BIT1605 دارای سه ورودی آنالوگ، انتخابگرهای منبع آنالوگ داخلی
به عنوان مثال. 3 × CVBS یا 1 × Y/C یا ( 1 × Y/C و 1 × CVBS)
دو مبدل 10 بیتی CMOS آنالوگ به دیجیتال (ADC) در سبک CMOS دیفرانسیل برای بهترین عملکرد S/N
بهره استاتیک کاملاً قابل برنامه ریزی یا کنترل بهره خودکار (AGC) برای کانال انتخابی CVBS یا Y/C: 0~12db (آنالوگ) و 0~18db (دیجیتال)
کنترل خودکار گیره (ACC) برای CVBS، Y و Cمولد ساعت روی تراشه
PLL دیجیتال برای همگام سازی و تولید ساعت از همه استانداردها و منابع ویدئویی غیر استاندارد، به عنوان مثال. درجه مصرف کننده VTR برای تمام استانداردها فقط به یک کریستال (24.576 مگاهرتز) نیاز دارد
تشخیص خودکار فرکانس میدان 50 و 60 هرتز و سوئیچینگ خودکار بین استانداردهای PAL و NTSC
سیگنال ویدیویی NTSC (J, M, 4.43)، PAL (60, B, D, G, H, I, M, N) و SECAM (B, D, G, K, K1, L) را می پذیرد.
اوج درخشندگی یا تصحیح دیافراگم قابل برنامه ریزی توسط کاربر
فیلتر شانه ای تطبیقی 3/5 خطی برای جداسازی دو بعدی کرومینانس/درخشندگی
خط تاخیر PAL برای تصحیح خطاهای فاز PAL
کنترل روشنایی، کنتراست، اشباع (BCS) و رنگ روی تراشه
چهار پین خروجی بلادرنگ چند عملکردی که توسط گذرگاه TWSI کنترل می شوند
برش دهنده داده VBI چند استاندارد از جمله زیرنویس.
تشخیص حفاظت از کپی MV
فرمت استاندارد ITU 656 YUV 4 : 2 : 2 (8 بیتی) در گذرگاه خروجی
کنترل TWSI (قابلیت بازخوانی کامل) توسط یک کنترل کننده خارجی، نرخ بیت تا 400 کیلوبیت بر ثانیه
هنگامی که سیگنال قفل باز می شود، صفحه نمایش خودکار خالی می شود
4 نوع داخلی (رنگ خالص، رمپ، شبکه و نوار رنگ) الگوی تلویزیون
فیلتر وضوح قابل برنامه ریزی توسط کاربر
FIFO برای برنامه DVR
عملکرد U/V Gain و CTI قابل برنامه ریزی توسط کاربر
پین کردن گزینه ها در مرحله بازنشانی روشن
مصرف برق کم و طراحی ولتاژ کاری کم (1.8V / 3.3V)
بسته کوچک (LQFP48)
پورت های ورودی/خروجی دیجیتال با تحمل 5 ولت
