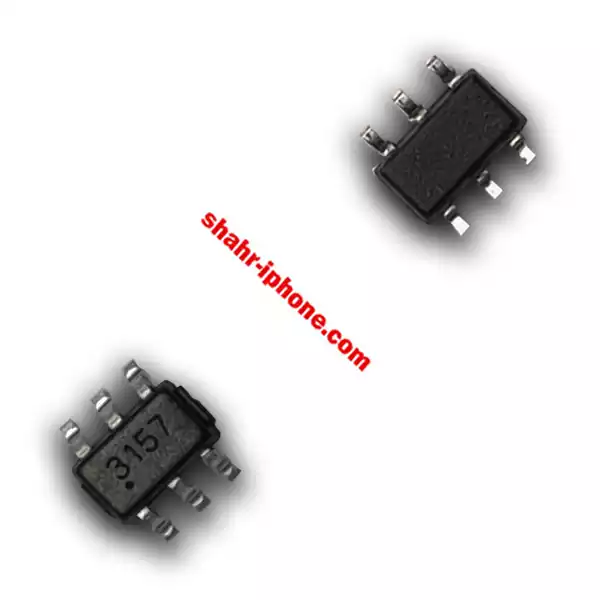

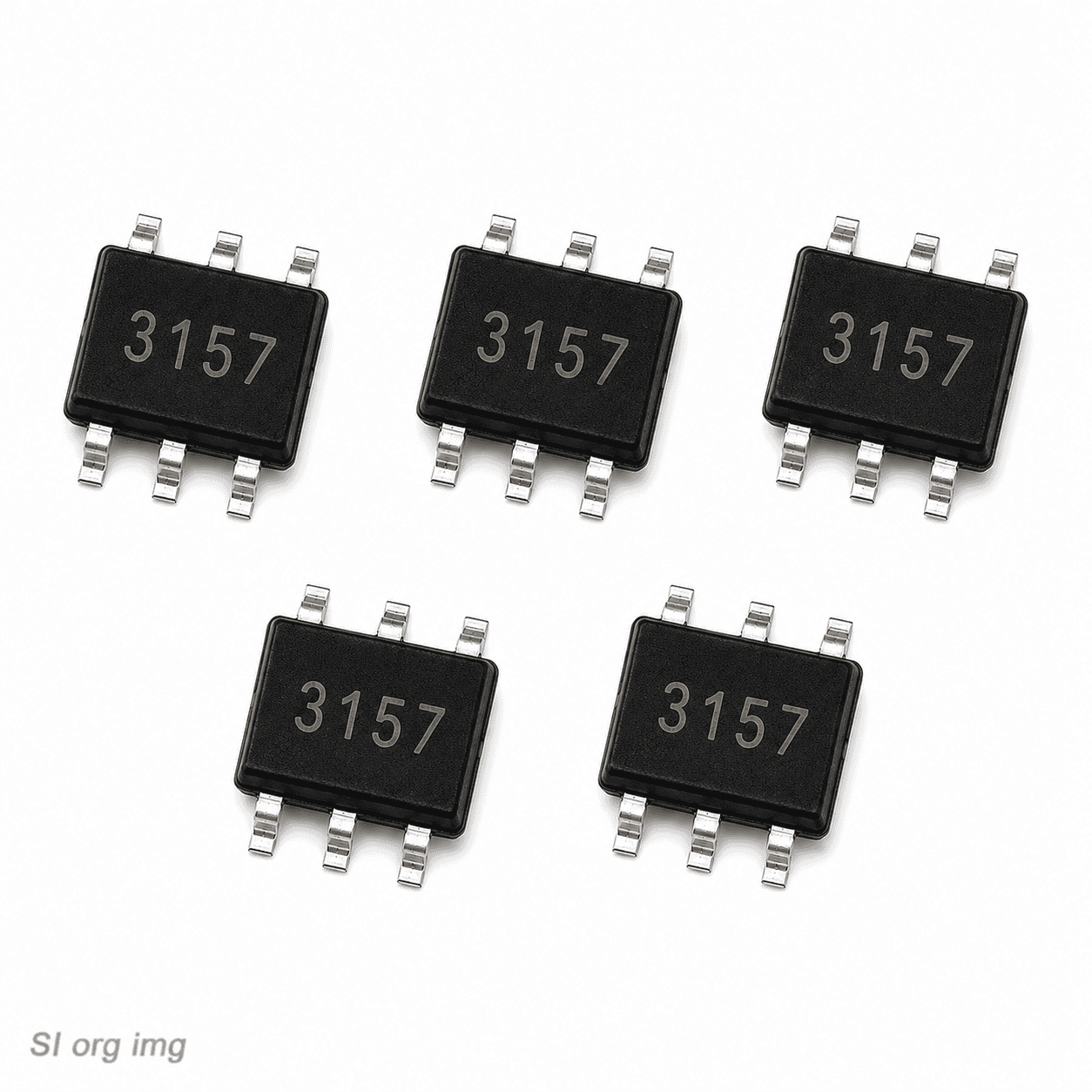

3157 چیست؟
ای سی SGM3157 یک سوئیچ آنالوگ CMOS تک قطبی و دو طرفه است که برای کار در یک محدوده تغذیه 1.8+ تا 5.5+ ولت طراحی شده است.
این ای سی دارای پهنای باند فرکانسی عالی(300 mhz) و مقاومت درونی بسیار پایین (ohm 4.5) برای عبور و سوییچ سیگنال صداست.
همانطور که در شکل بالا مشاهده می کنید ای سی 3157 در واقع یک کلید no/com/nc می باشد که با دریافت ولتاژ انیبل در پایه 6 سیگنال پایه com را به پایه no می رساند.
این آی سی در آیفون تصویری در بخش برد ال سی دی و برد صوت مخصوصا برای سوییچ کردن جریان یا سیگنال استفاده می شود.
پایه 5 این ای سی ولتاژ ورودی کارکرد آن است که معمولا از تغذیه ورودی برد آن را دریافت می کند و سوختن و اتصال کوتاه این ای سی باعث سوختن قسمت تغذیه dc/dc مدار نیز ممکن است بشود.
