آی سی LT1937ES5 (LTYN)

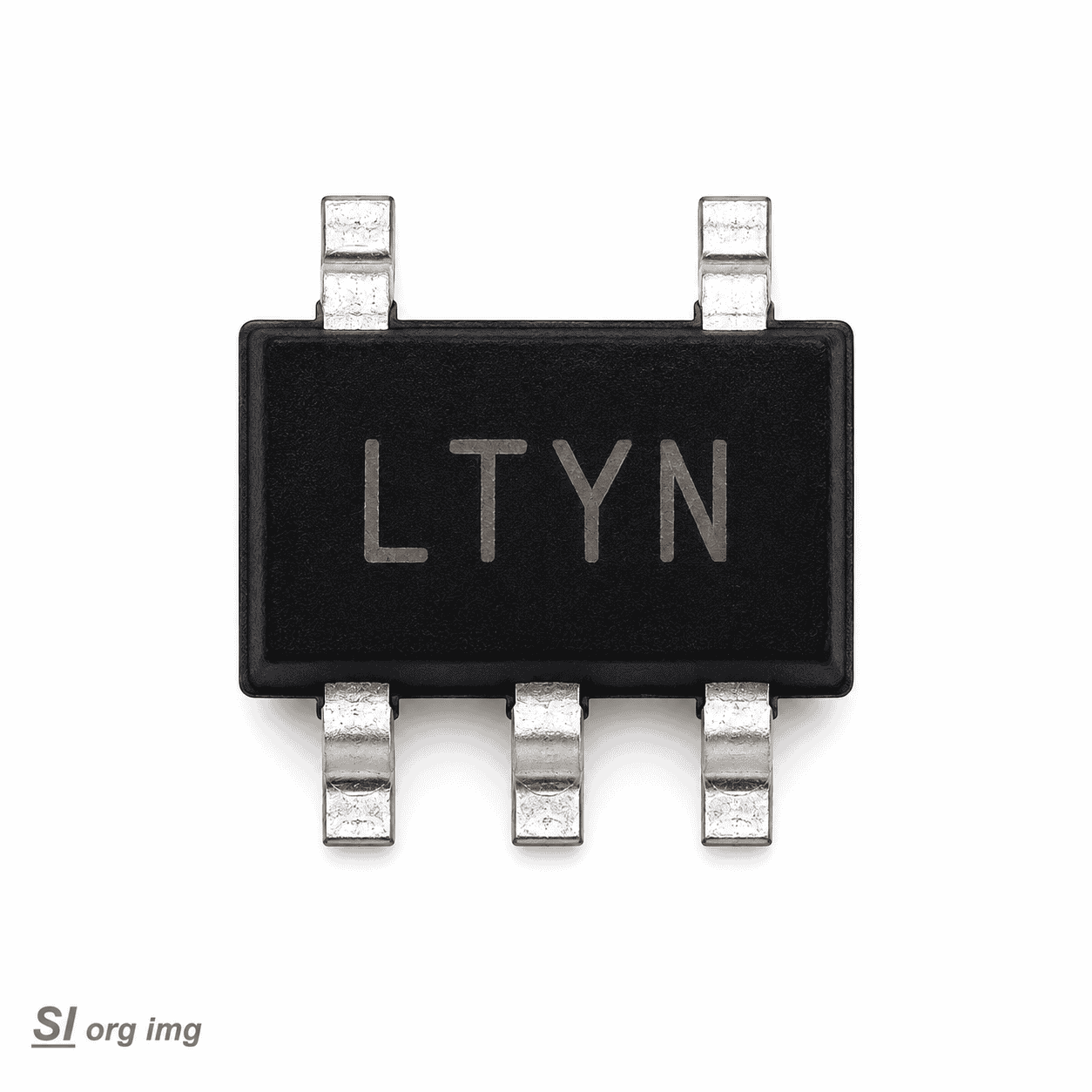

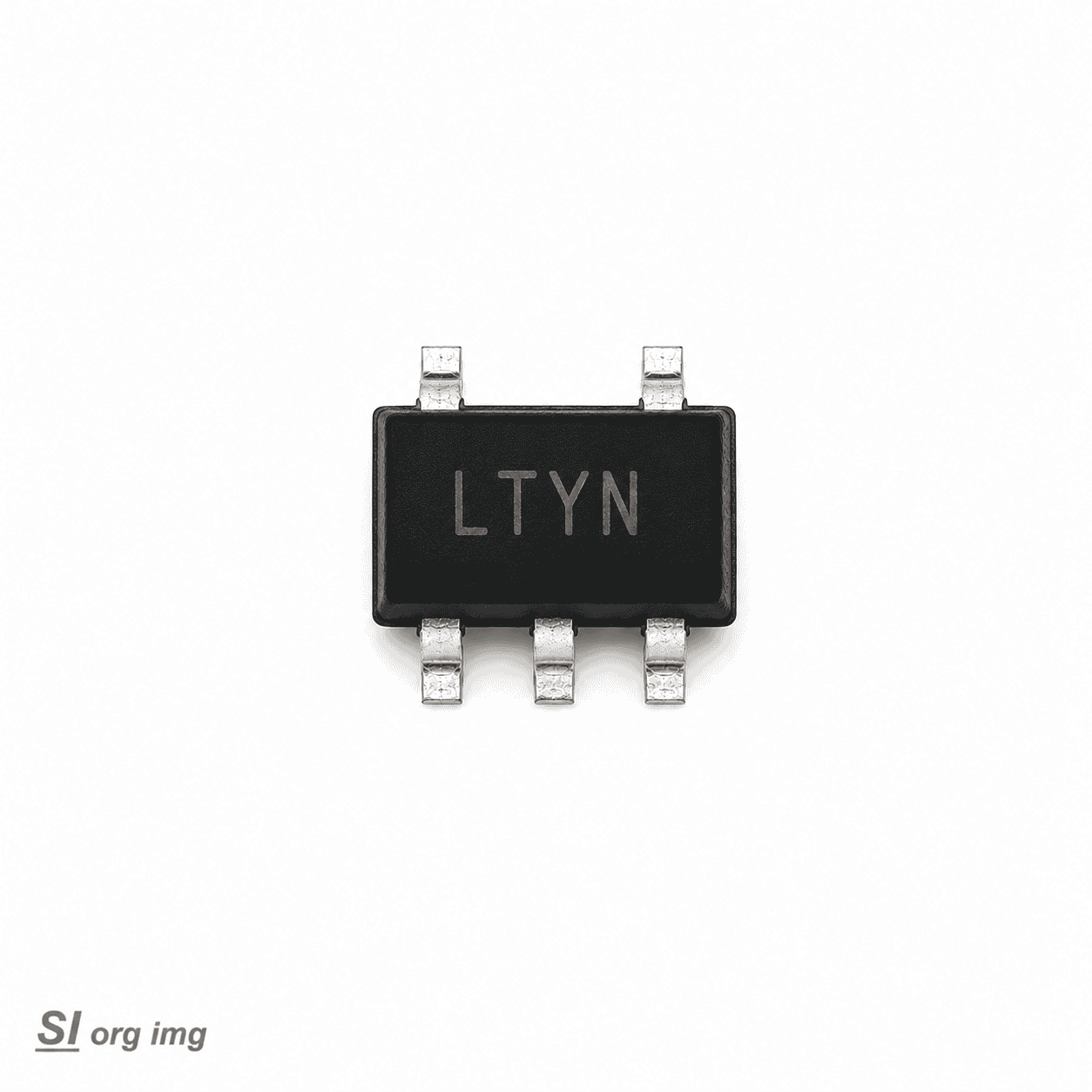

آی سی LT1937ES5 با مارکینگ LTYN یک آی‌سی درایور LED و مبدل DC-DC افزاینده (Boost Converter) است که برای تأمین ولتاژ مورد نیاز LEDها، به‌خصوص در مدارهای بک‌لایت نمایشگر طراحی شده است. این قطعه با دریافت یک ولتاژ DC پایین‌تر، ولتاژ خروجی بالاتری ایجاد می‌کند و به همین دلیل در مدارهای نور پس‌زمینه کاربرد گسترده‌ای دارد.

این آی‌سی در پکیج SMD پنج پایه TSOT-23-5 قرار دارد و به دلیل فرکانس سوئیچینگ بالا و ابعاد کوچک، برای استفاده در بردهای الکترونیکی فشرده گزینه مناسبی محسوب می‌شود. LT1937 امکان کنترل جریان LED را فراهم می‌کند و می‌تواند در طراحی مدارهای بک‌لایت با فضای محدود مورد استفاده قرار گیرد.

در مدار، آی‌سی LT1937ES5 معمولاً در کنار قطعاتی مانند سلف، دیود، خازن و مقاومت‌های فیدبک قرار می‌گیرد تا ولتاژ و جریان مورد نیاز LEDها را تنظیم کند. این قطعه در تعمیر انواع بردهای الکترونیکی و مدارهای مربوط به نور پس‌زمینه LCD و LED نیز کاربرد دارد.

مشخصات مهم

• نوع: White LED Step-Up Converter / LED Driver
• توپولوژی: Boost
• پکیج: TSOT-23-5
• تعداد پایه: 5 پایه
• ولتاژ ورودی: 2.5 تا 10 ولت
• فرکانس سوئیچینگ: حدود 1.2MHz
• جریان سوئیچ: تا 320mA
• ولتاژ سوئیچ: تا 36V
• کاربرد اصلی: درایو LED و مدارهای Backlight
• کنترل روشنایی: Analog / PWM
