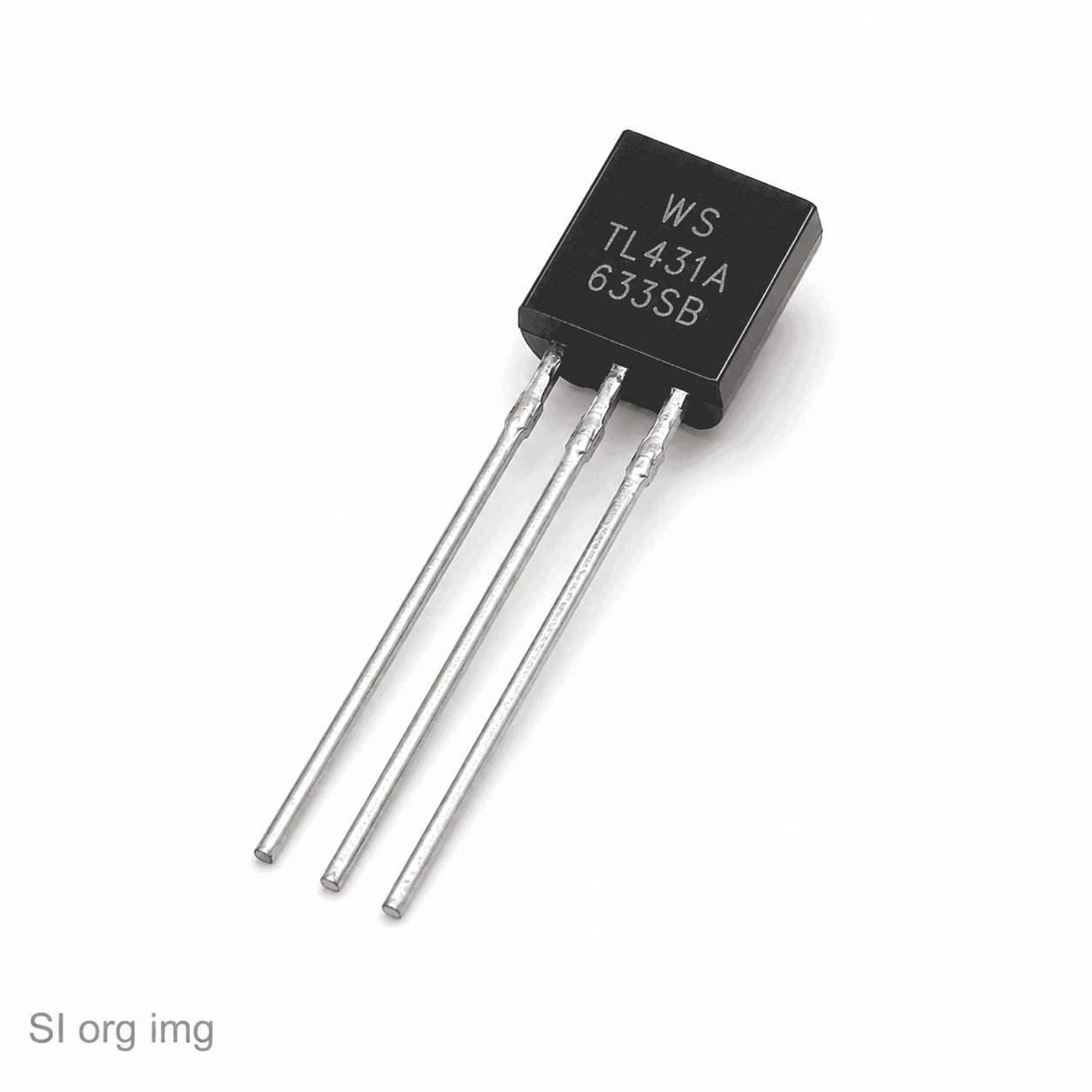

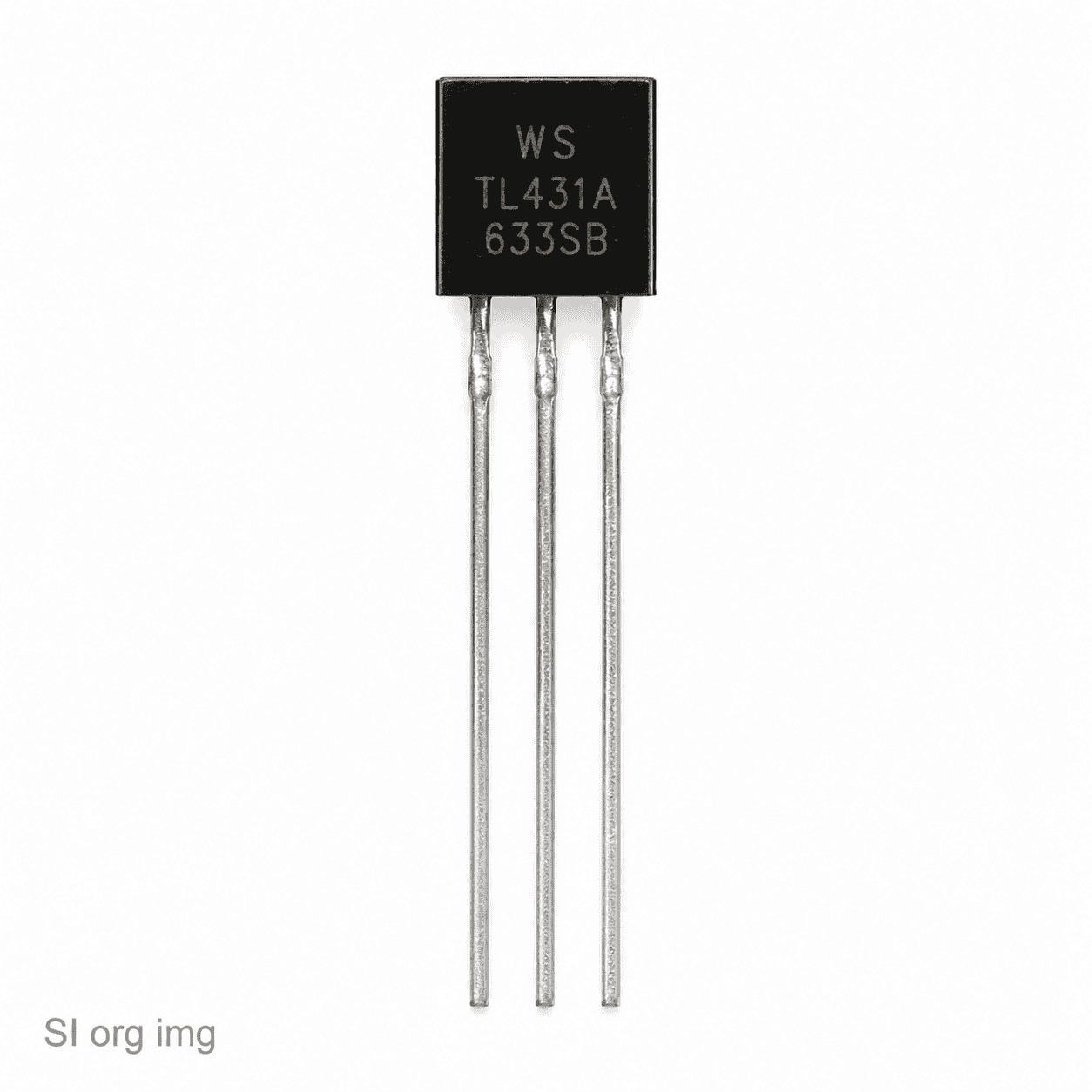

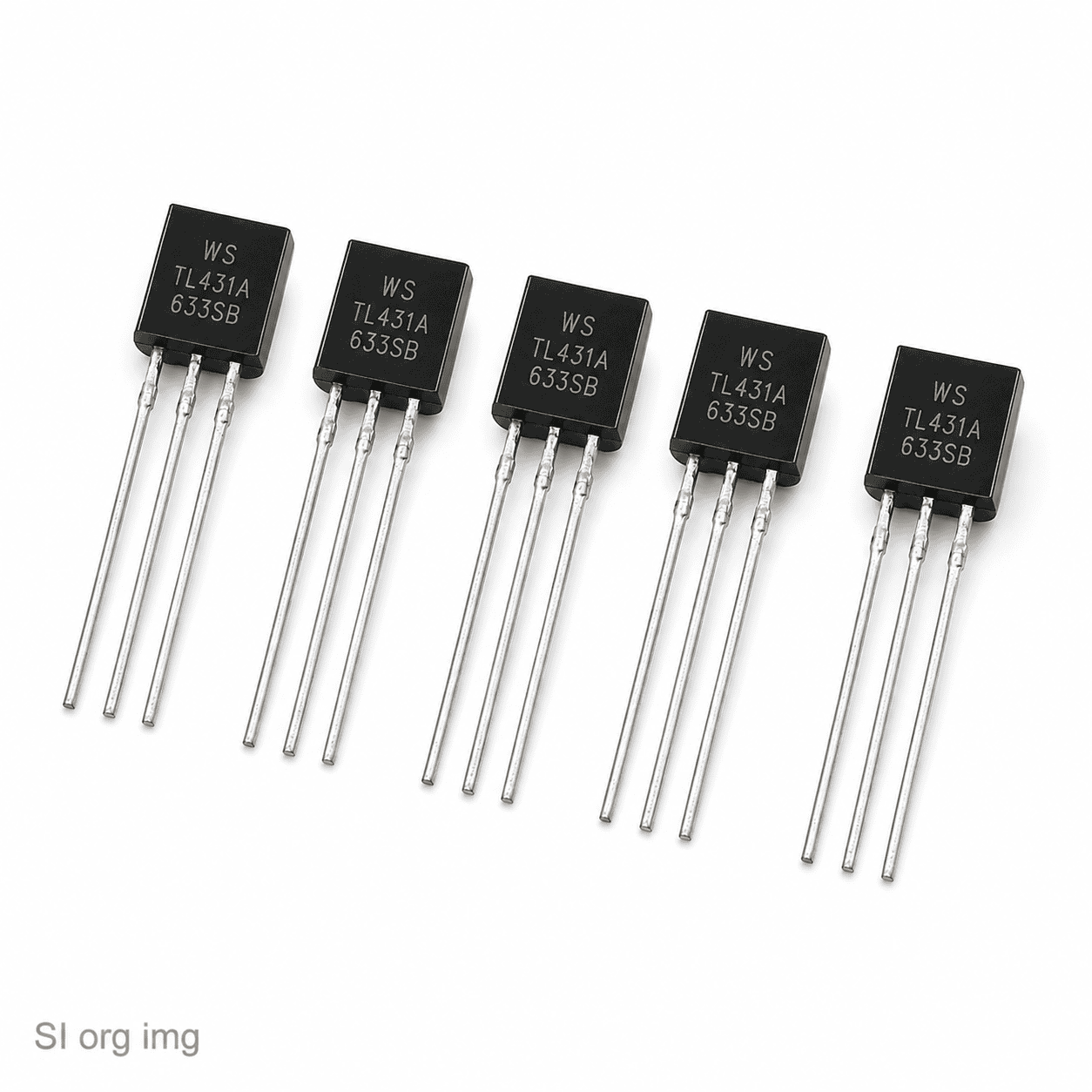

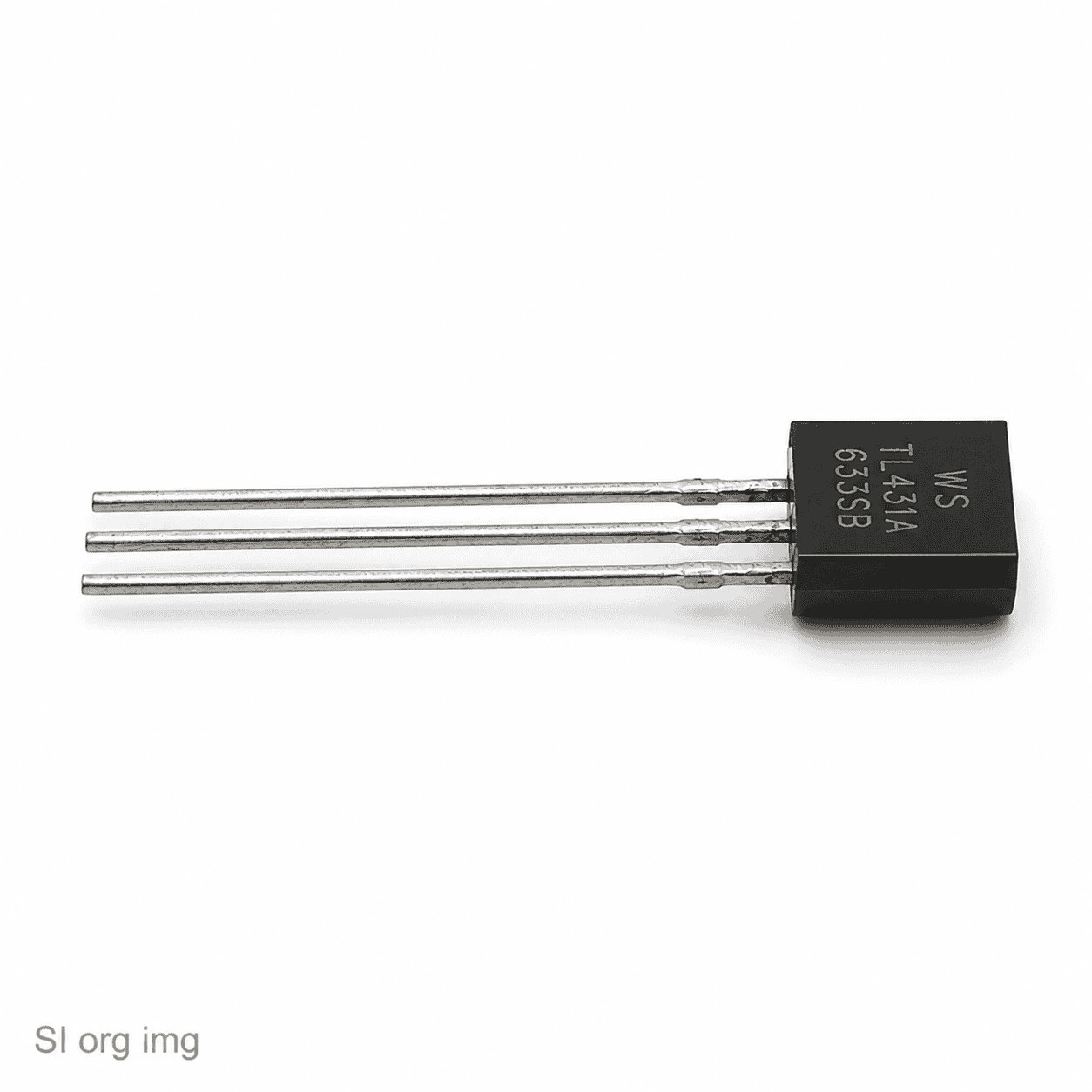

آی سی زنر TL431
1,100 تومان
توضیحات را پایین صفحه ببینید
موجود
مشخصات آی سی زنر TL431 :
آی سی زنر TL431و TL432LI ها جایگزین پین به پین هستند به TL431 / TL432. TL43xLI کیفیت بهتری را دارند.
رانش دمای پایین (VI (dev)) ، و پایین تر جریان مرجع (Iref) برای بهبود دقت سیستم است.
دستگاه های TL431 و TL432 سه ترمیناله هستند تنظیم کننده های قابل تنظیم با حرارت مشخص شده ثبات نسبت به خودروهای تجاری ، تجاری و محدوده دمای ولتاژ خروجی می تواند
در هر مقدار بین Vref تنظیم شود (تقریبا 2٫5 ولت) و 3٫6 ولت ، با دو مقاومت خارجی. اینها امپدانس خروجی معمولی دستگاه ها 0٫2 Ω است.
مدارهای خروجی فعال هستند و روشن شدن بسیار سریع را فراهم می کند ویژگیهای این دستگاه ها را عالی می کند.
جایگزینی دیود های زنر در بسیاری از برنامه ها ، مانند تنظیمات داخلی ، قدرت قابل تنظیم منابع و تعویض منابع تغذیه TL432 دستگاه دقیقاً عملکرد یکسانی دارد
و مشخصات الکتریکی به عنوان ترانزیستور TL431 :
دارای پین های مختلف برای بسته های DBV ، DBZ ، PK
هر دو دستگاه آی سی زنر TL431و TL432 در این دستگاه ارائه می شوند سه درجه ،با تحمل اولیه (در دمای 25 درجه سانتی گراد) 0٫5، ، 1، و 2
برای درجه B ، A و استاندارد ، به ترتیب. علاوه بر این ، رانش خروجی پایین در مقابل درجه حرارت ثبات خوبی را در کل تضمین می کند
محدوده دما. دستگاه های TL43xxC برای عملکرد مشخص می شوند از 0 تا 70 درجه سانتی گراد ،
دستگاه های TL43xxI هستند برای عملکرد از -40 تا 85 درجه سانتیگراد مشخص می شود
و دستگاه های TL43xxQ برای عملکرد مشخص می شوند از -40 تا 125 درجه سانتی گراد است.
مشخصات ترانزیستور TL431 : مشخصات ترانزیستور TL431 :
امکانات دیود زنر قابل برنامه ریزی.
ولتاژ خروجی: 2٫5 ولت تا 36 ولت
جریان خروجی: 1 میلی آمپر تا 100 میلی آمپر (جریان سینک)
تحمل ولتاژ خروجی: ± 4 امپدانس خروجی: 0٫22 اهم.
تحمل ولتاژ مرجع : 25 درجه سانتی گراد 0٫5
ولتاژ خروجی قابل تنظیم : Vref تا 36 ولت
عملکرد : از -40 تا 125 درجه سانتی گراد
صدای خروجی : کم
امپدانس خروجی : معمولی 0٫2-Ω
قابلیت سینک جریان : 1 میلی آمپر تا 100 میلی آمپر
وزن | 0.2 گرم |
---|
