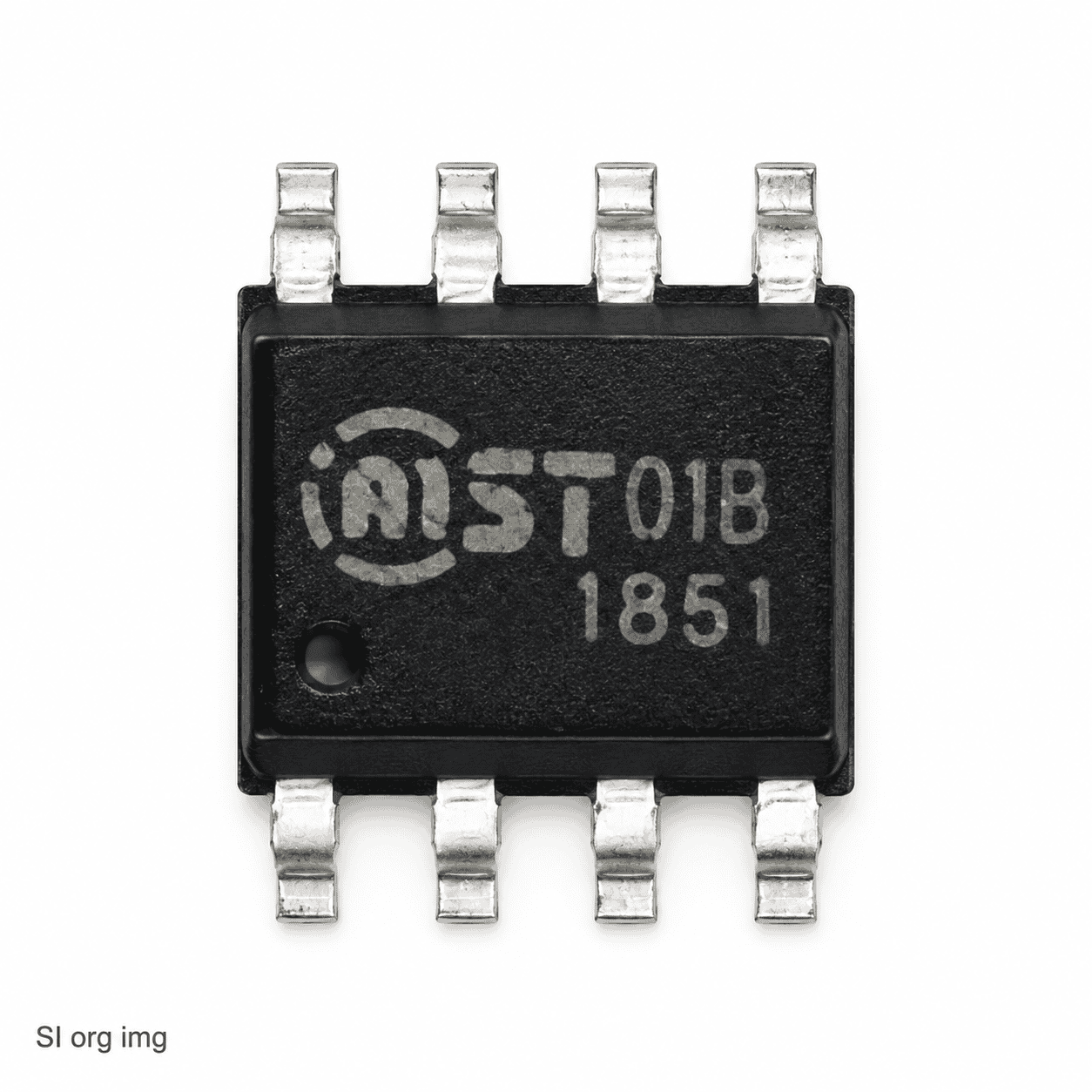

آی سی تاچ پنل کالیوز _ST01B

ای سی تاچ پنل کالیوز _ST01B

ST01B یک آی‌سی کنترلر تاچ خازنی تک‌کاناله (Single-Channel Capacitive Touch Sensor) از شرکت ICMAN Tech است که برای تشخیص لمس انگشت روی سطوح عایق مانند پلاستیک و شیشه طراحی شده است. این قطعه با اندازه‌گیری تغییرات ظرفیت خازنی در نقطه حسگر، لمس کاربر را تشخیص داده و سیگنال خروجی مناسب را برای مدار کنترل ایجاد می‌کند.

یکی از ویژگی‌های مهم ST01B، قابلیت کالیبراسیون خودکار حساسیت است. آی‌سی پس از راه‌اندازی، مقدار ظرفیت مرجع را تعیین کرده و با توجه به تغییرات محیطی، نقطه مرجع را به‌صورت خودکار تنظیم می‌کند. این ویژگی باعث می‌شود عملکرد حسگر در شرایط مختلف محیطی پایدارتر باشد.

این قطعه با ولتاژ 2.5 تا 6.5 ولت کار می‌کند و در ولتاژ 5 ولت، جریان کاری معمول آن حدود 70 میکروآمپر و جریان حالت آماده‌به‌کار آن کمتر از 5 میکروآمپر است. ST01B همچنین امکان تنظیم حساسیت با استفاده از یک خازن خارجی را فراهم می‌کند.

مشخصات فنی

کاربردهای ST01B

ST01B برای کاربردهایی طراحی شده که در آن‌ها نیاز به تشخیص یک کلید لمسی خازنی وجود دارد. از کاربردهای ذکرشده برای آن می‌توان به جایگزینی کلیدهای مکانیکی، تشخیص لمس انسان، کلیدهای روشنایی، کنترل نور LED، اسباب‌بازی‌ها و پنل‌های کنترلی عایق و بسته اشاره کرد.
