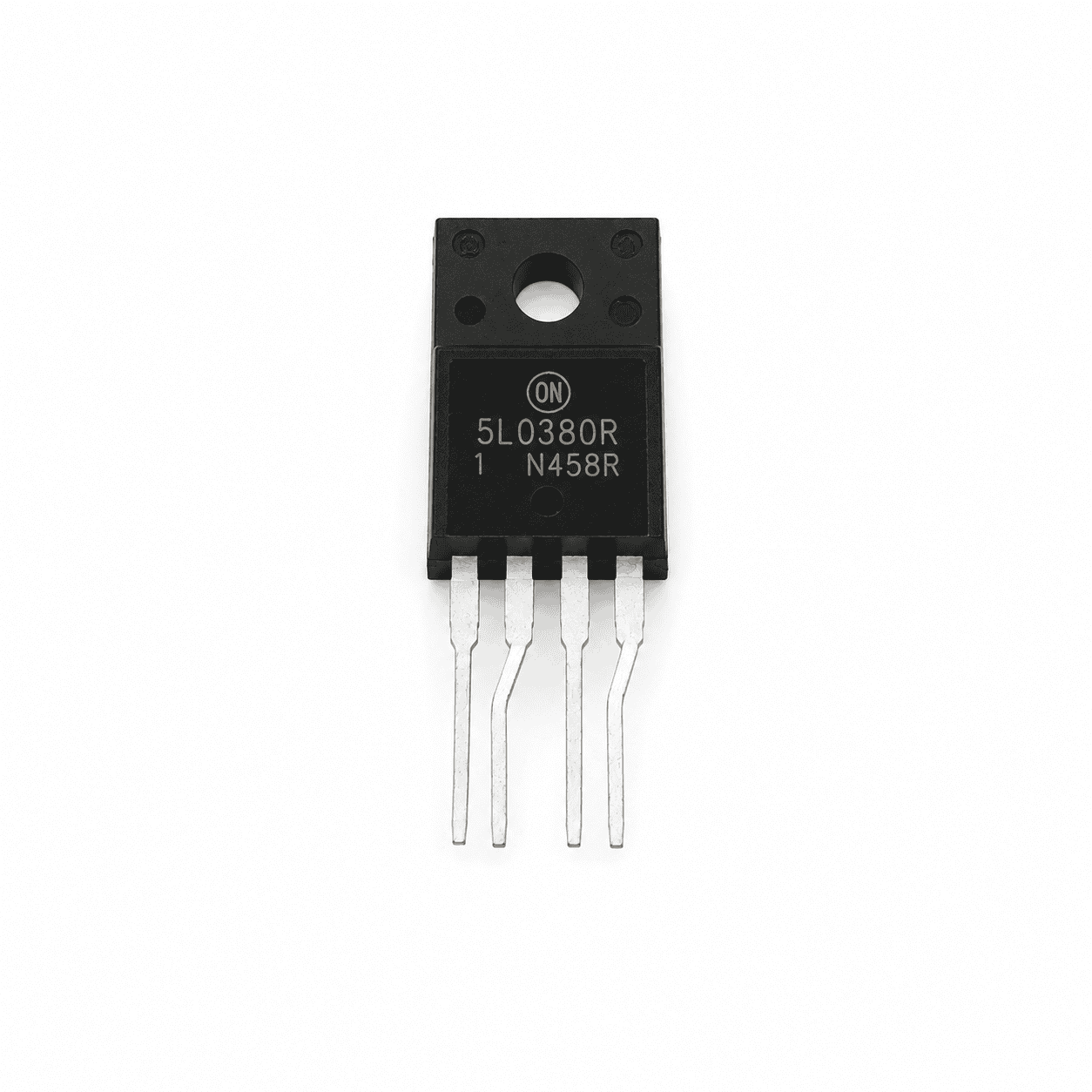

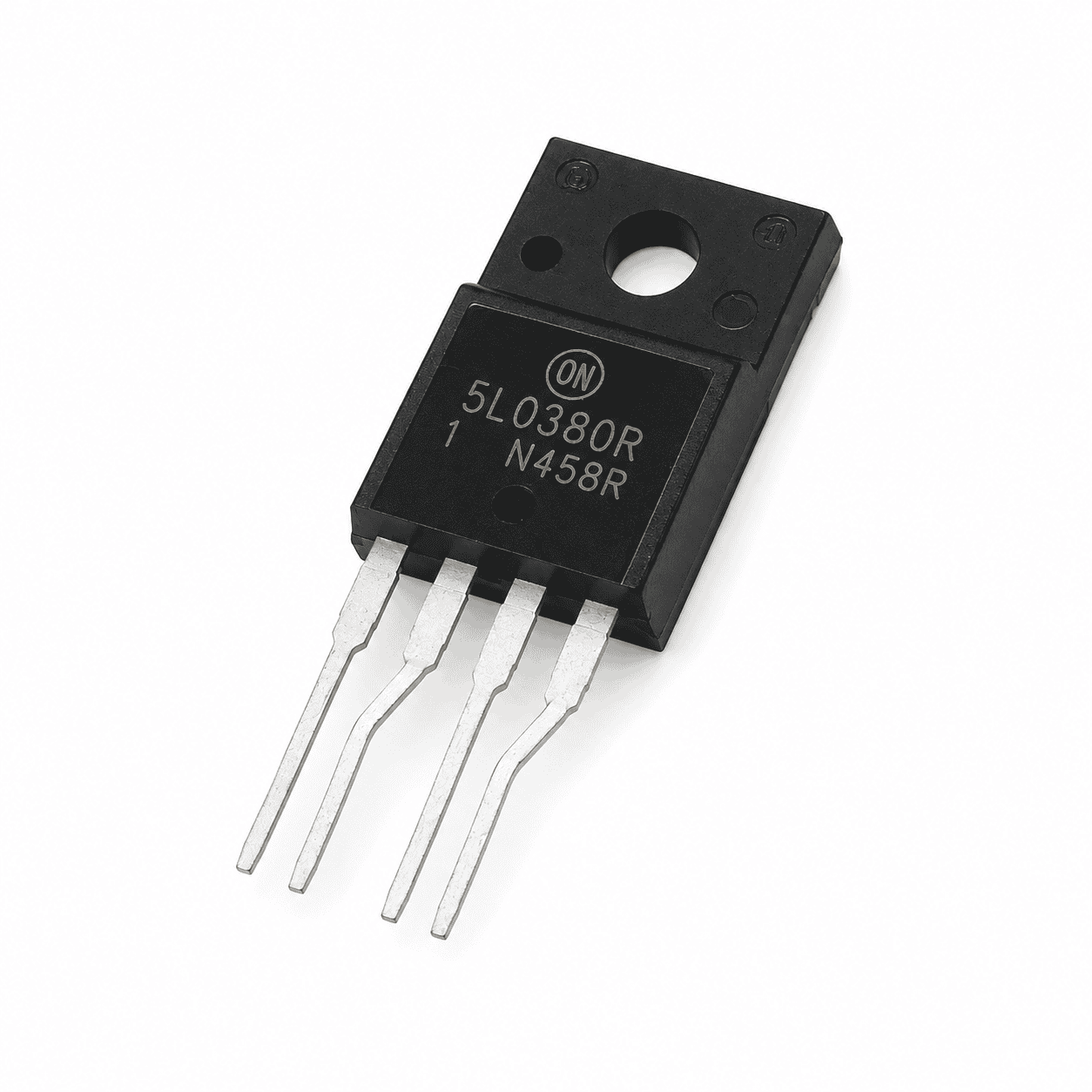

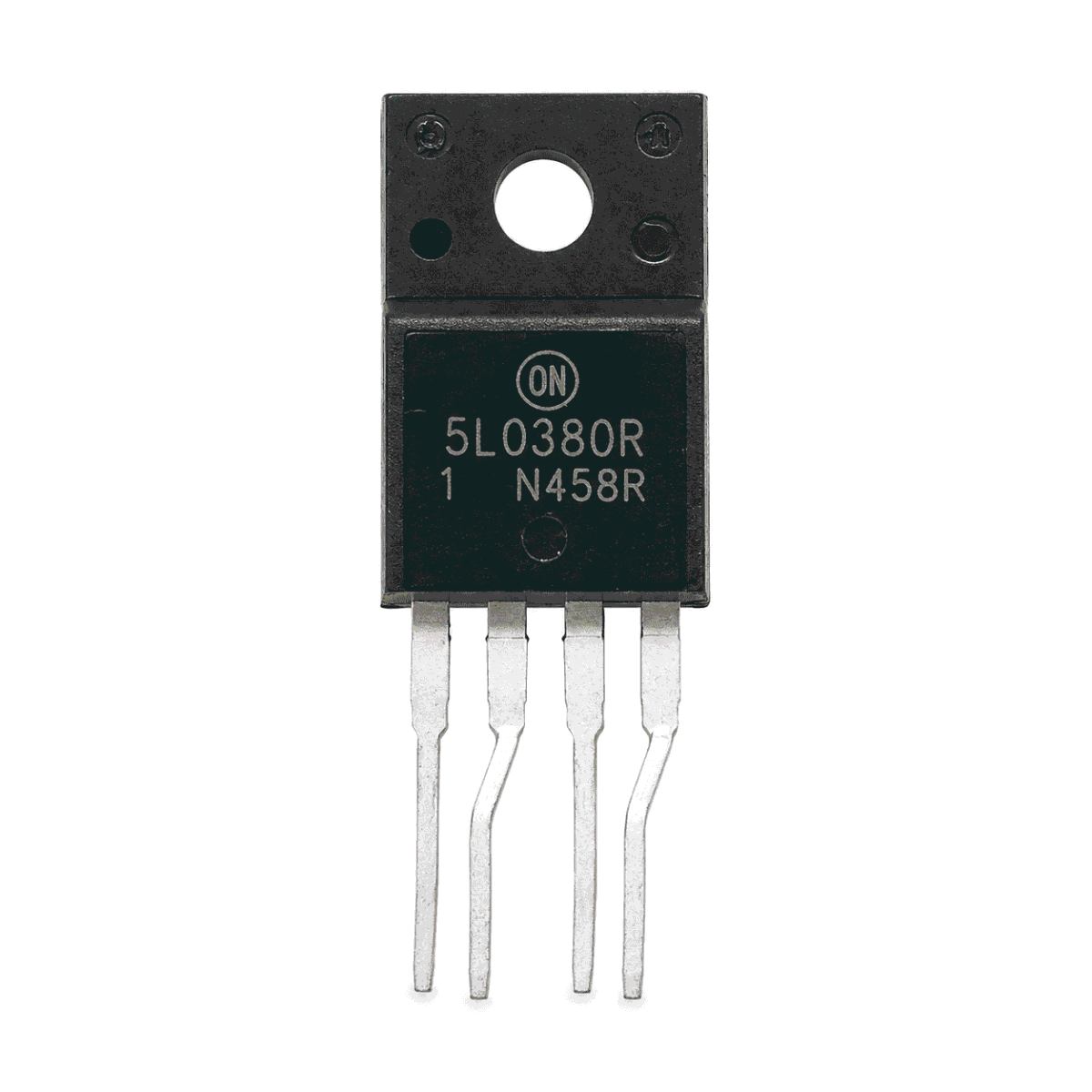

آی سی 5L0380

شرکت تولید کننده (Mfr) :onsemi/Fairchild
پارت نامبر (MPN) :KA5L0380RYDTU
بسته بندی (Packaging) :TUBE

آی سی 5L0380R يک آی سی پاور سوييچ FPS با فرکانس سوييچينگ 50 کيلوهرتز و حداکثر ولتاژ درین 800V است

این آی سی همچنين دارای مقاومت حالت روشن (مقاومت درین و سورس) 4.6 اهم با فرکانس 50KHz و حفاظت جريان در 2.15 آمپر (حداکثر پیک جریان تا 2.41A) و توان 35 وات می باشد.

آی سی 5L0380R یک پاور سوئیچ با ساختار داخلی متشکل از یک ماسفت ولتاژ بالا (با تکنولوژی ®SENSEFET) و یک آی سی کنترل PWM مد جریان می باشد.
طراحی شده برای ساخت منبع تغذیه سوئیچینگ آف لاین (دارای ترانس ایزوله فرکانس بالا) با حداقل قطعات خارجی موردنیاز
هم خانواده آی سی های KA5H0365R /KA5M0365R /KA5L0365R /KA5M0365RN /KA5L0365RN /KA5H0380R /KA5M0380R
دارای اسیلاتور با فرکانس ثابت دقیق (۵۰KHz) می باشد.

آی سی 5L0380Rدارای ویژگی Internal Thermal Shutdown Function می باشد که در صورت داغ شدن بیش از حد به صورت اتوماتیک خاموش می شود.
قابل استفاده در توپولوژی های سوئیچینگ فروارد و فلای بک است.و حروف YDTU در پسوند پارت نامبر به معنای این است که پایه ها دارای انحنا می باشد.
