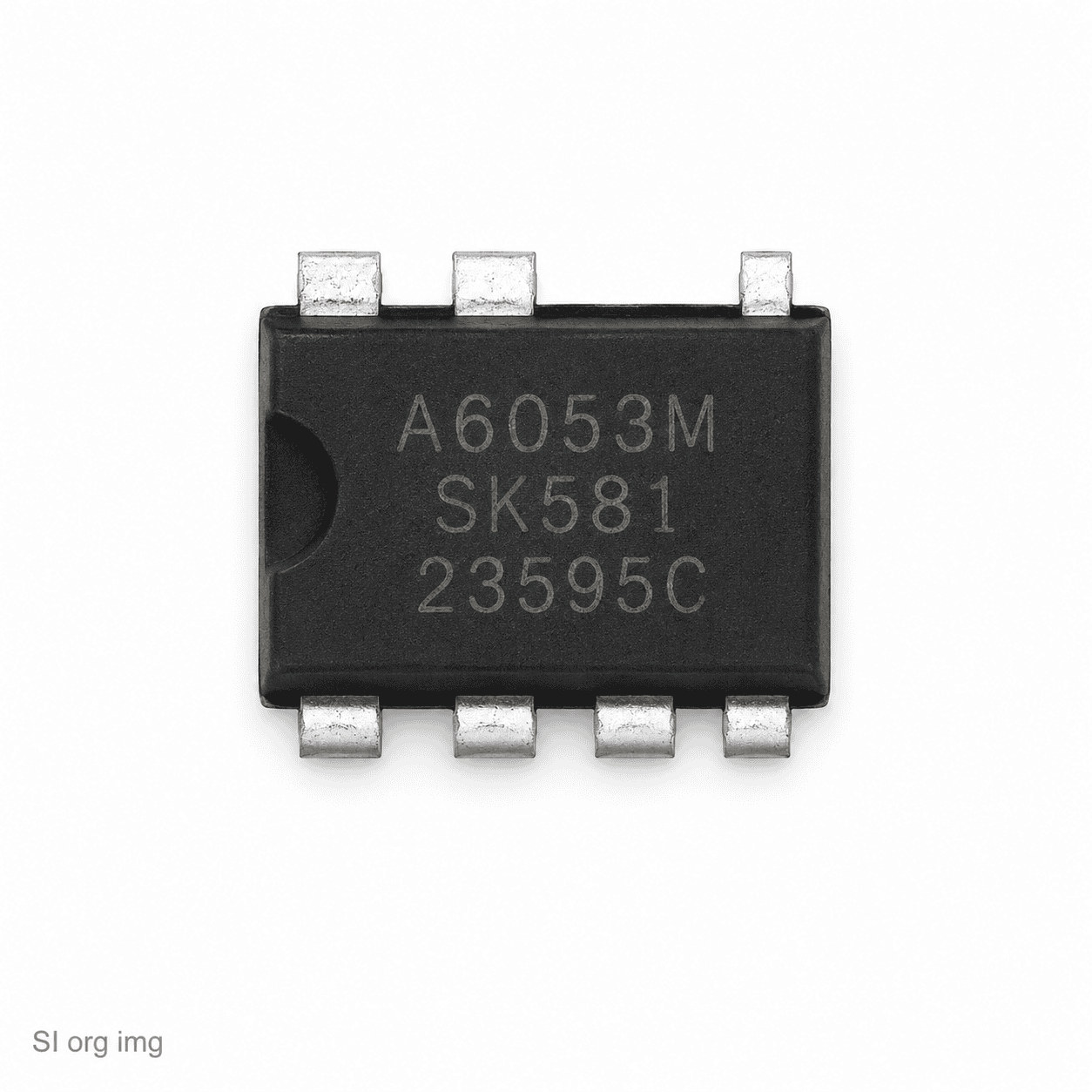

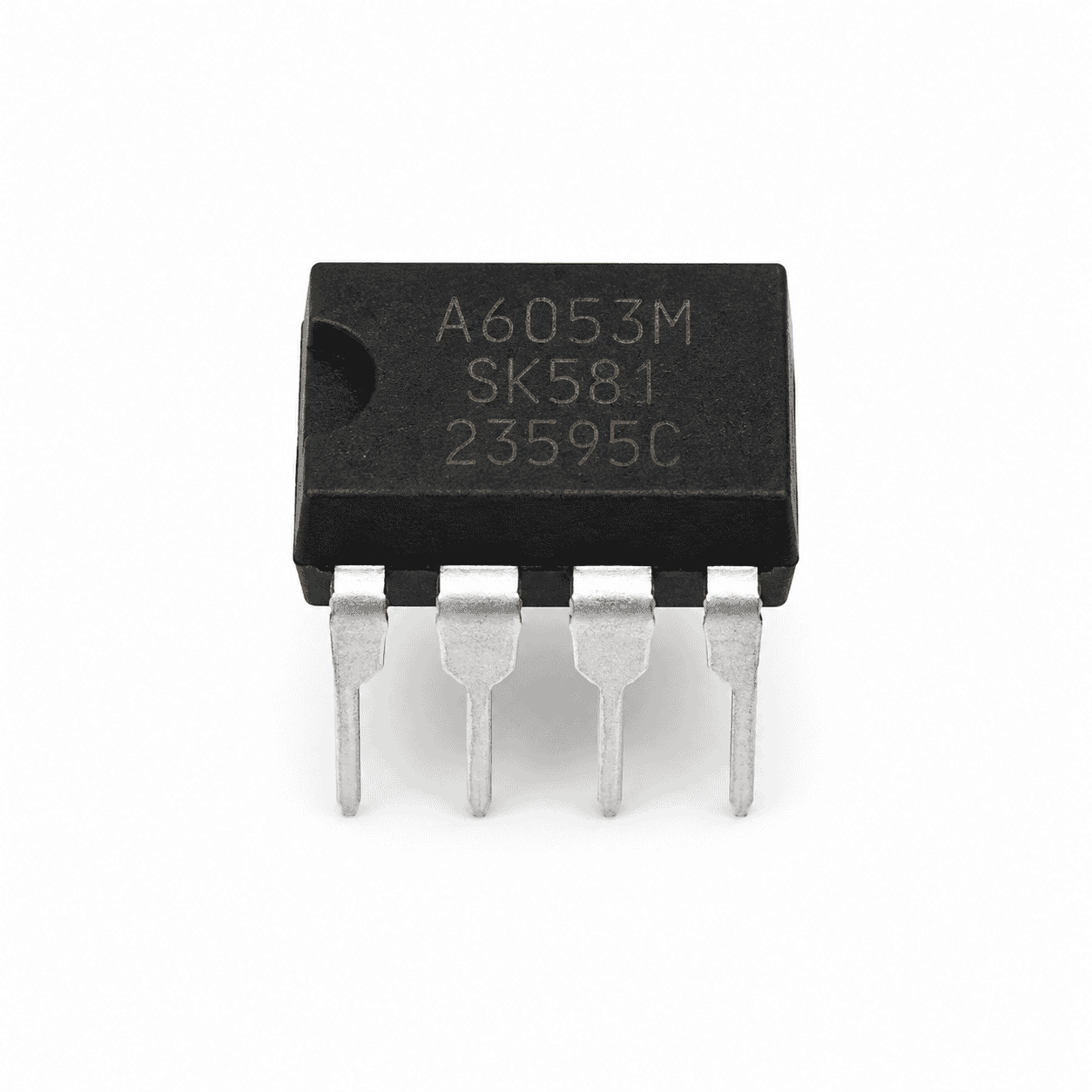

آی سی STR-A6053M

آی سی STR-A6053M یک رگولاتور PWM سوئیچینگ با ترانزیستور داخلی MOSFET است. این قطعه برای طراحی منابع تغذیه کم‌مصرف با توان خروجی متوسط مناسب است. بسته‌بندی DIP و عملکرد پایدار، آن را گزینه‌ای مطمئن برای مدارهای تغذیه می‌سازد.

ویژگی‌های فنی آی‌ سی STR-A6053M

• ولتاژ تحمل درین تا سورس: ۶۵۰ ولت

• جریان پیک خروجی: حداکثر ۴ آمپر

• مقاومت روشن (Rds(on)): حدود ۱.۹ اهم

• توان خروجی در ۲۳۰ ولت AC: تا ۲۴ وات

• فرکانس سوئیچینگ ثابت: ۶۷ کیلوهرتز

• عملکرد در بار سبک با کاهش مصرف توان

• مدار استارت‌آپ داخلی برای حذف مقاومت خارجی

• قابلیت جبران‌سازی شیب در PWM

• دارای عملکرد سوئیچینگ تصادفی برای کاهش EMI

سیستم‌های حفاظتی داخلی

• OCP: محافظت در برابر جریان اضافه

• OLP: محافظت در برابر بار زیاد

• OVP: جلوگیری از آسیب در ولتاژ بالا

• TSD: قطع اتوماتیک در دمای بالا

• Brown-In / Brown-Out: پایدارسازی ولتاژ در هنگام افت و بازگشت برق

کاربردها:

• منابع تغذیه سوئیچینگ در شارژر، چراغ اضطراری و سیستم روشنایی

• مدار تغذیه کمکی در لوازم خانگی مانند یخچال و ماشین لباس‌شویی

• مدارهای استندبای در تلویزیون، پرینتر، DVD و تجهیزات صوتی

• پروژه‌های صنعتی و تجاری با نیاز به مصرف انرژی بهینه

مزایا:

• حذف قطعات اضافی در طراحی اولیه

• عملکرد پایدار در ولتاژ بالا و بارهای متغیر

• مصرف کم در حالت آماده‌باش

• نصب آسان به‌دلیل بسته‌بندی DIP

• مناسب برای طراحی بردهای کوچک و کم‌مصرف
