توضیحات خازن

کاربرد خازنها در مدارات دیجیتال و انالوگ

در مدارهای دیجیتال از خازنها به عنوان عنصر ذخیره کنندهٔ انرژی استفاده می‌کنند که در یک لحظه شارژ و در لحظه دیگر دی شارژ می‌شود ولی در مدارات انالوگ از خازن جهت ایزوله کردن (جداساختن) دو منبع متناوب و مستقیم استفاده می‌شود.

خازن در برابر ولتاژ متناوب مثل اتصال کوتاه عمل می‌کند و اجازه ورود یا خروج می‌دهد ولی در مقابل ولتاژ مستقیم همانند سد عمل می‌کند و اجازه ورود و یا خارج شدن ولتاژ مستقیم از مدار را به قسمت تحت ایزوله خود نمی‌دهد.

فاراد برای معرفی ظرفیت خازن از واحد های کوچکتر استفاده ممی شود

میلی فاراد :3-10 F میکرو فاراد: 6-10 F
نانو فاراد: 9-10 F پیکو فاراد: 12-10 F

ساختمان خازن :
خازن از دو صفحه فلزی موازی (رسانا از جنس روی، آلومنیوم، نقره) تشکیل شده استکه در بین صفحات هوا یا عایق (دی الکتریک مانند کاغذ، میکا، پلاستیک، سرامیک، اکسید آلومنیوم، اکسید تانتالیوم) وجود دارد. شکل را ملاحظه نمایید.

انواع خازن

عدسي
سراميکي

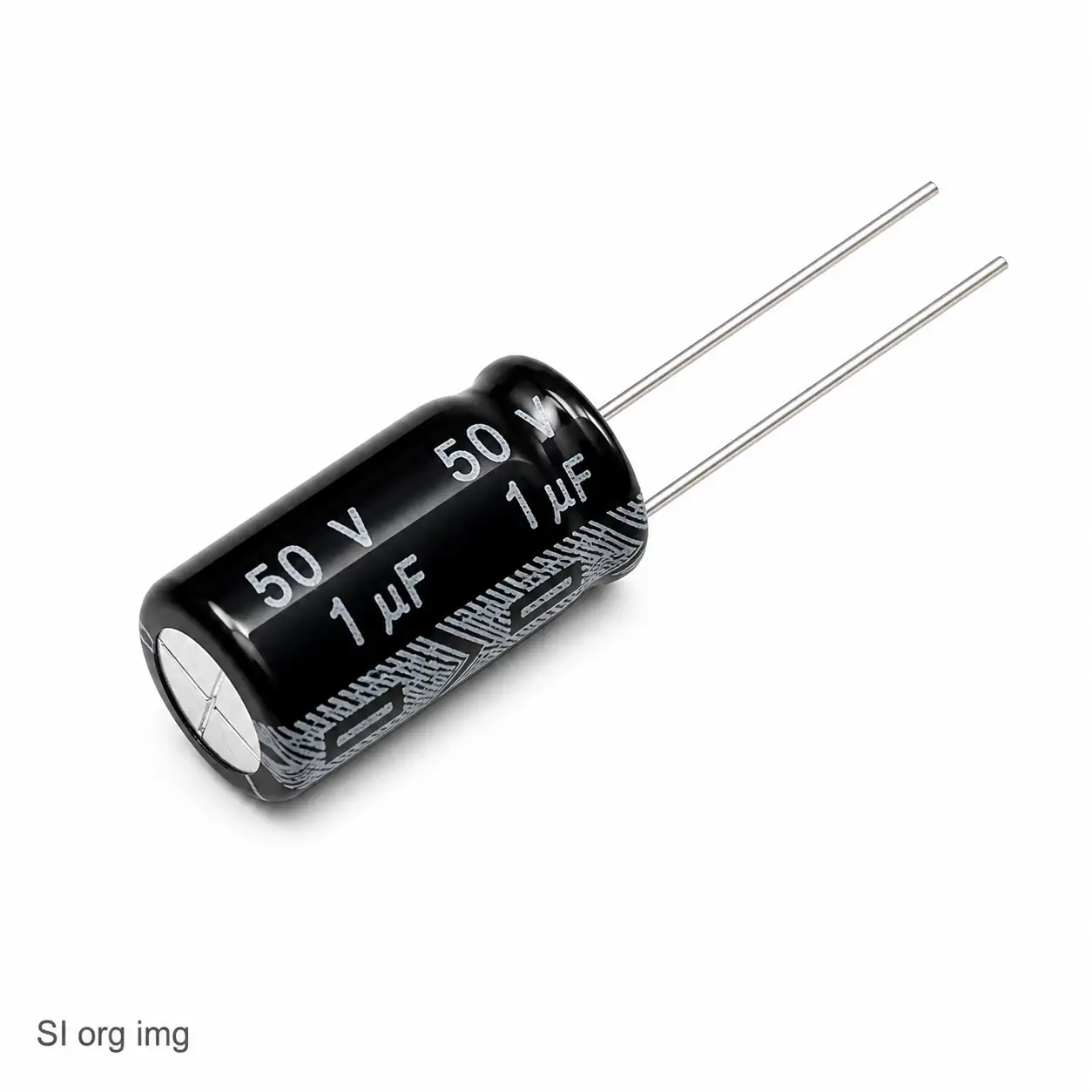

الکتروليتي
خازن ورقه ای
میکا
روغنی
خازن های متغیر

دشارژ یا تخلیه یک خازن

ابتدا خازنی را که پر است در نظر می‌گیریم . دو سر خازن را توسط یک سیم به همدیگر وصل می‌کنیم. در این حالت برای مدت کوتاهی جریانی در مدار برقرار می‌شود .

این جریان تا زمانی که بار روی صفحات خازن وجود دارد برقرار است . پس از مدت زمانی جریان صفر خواهد شد. یعنی دیگر باری بر روی صفحات خازن وجود ندارد و خازن تخلیه شده‌است.
