ترانزیستور 2SB1132

معرفی ترانزیستور 2SB1132 – ترانزیستور PNP صنعتی با پکیج SOT-89 و توان متوسط

ترانزیستور 2SB1132 یک ترانزیستور سیلیکونی از نوع PNP است که در دسته ترانزیستورهای توان متوسط قرار می‌گیرد. این قطعه با تحمل ولتاژ تا -40 ولت و جریان تا -1 آمپر، برای کاربردهای متنوع صنعتی و عمومی بسیار مناسب است.

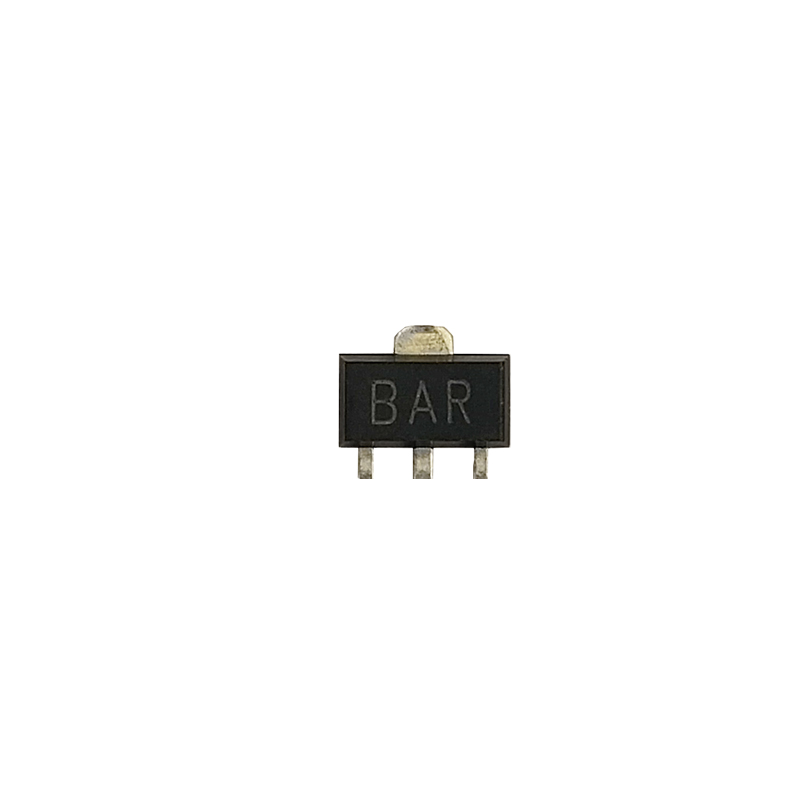

ترانزیستور 2SB1132 BAR و ترانزیستور 2SB1132 BARN از نمونه‌هایی هستند که با حک مشخصه روی بدنه شناخته می‌شوند و در بازار ایران با همین نام‌ها شناخته شده‌اند. این ترانزیستور در پکیج SOT-89 ارائه شده که یک پکیج نصب سطحی (SMD) است و در مدارهایی با فضای محدود کاربرد فراوان دارد.

مشخصات فنی ترانزیستور 2SB1132:

• نوع ترانزیستور: PNP سیلیکونی (Silicon Medium Power)

• ولتاژ کلکتور-بیس (VCBO): تا -40 ولت

• ولتاژ کلکتور-امیتر (VCEO): تا -32 ولت

• جریان کلکتور (IC): حداکثر -1 آمپر

• مصرف توان: 500 میلی‌وات

• بهره جریان (hFE): بین 82 تا 390 – مناسب مدارهای با نیاز به بهره بالا

• پکیج: SOT-89، مناسب نصب سطحی

• فرکانس گذار (fT): تا 150 مگاهرتز

مزایای استفاده از ترانزیستور BARN:

• مناسب برای مدارهایی با نیاز به ترانزیستور -1 آمپر و -40 ولت

• بهره جریان بالا (hFE بالا) برای تقویت سیگنال یا درایو بار

• نصب آسان به دلیل پکیج SOT-89 و اندازه کوچک

• قابل استفاده در پروژه‌های صنعتی، صوتی، و منابع تغذیه

• شناخته‌شده با کدهای بدنه BAR و BARN در بازار قطعات الکترونیکی

کاربردها:

• استفاده در مدارهای سوئیچینگ و درایورها

• تقویت‌کننده‌های صوتی و سیگنال

• کاربرد در مدارهای فرمان صنعتی و خانگی

• پروژه‌های آموزشی و طراحی بردهای فشرده

• جایگزینی مناسب برای ترانزیستورهای PNP مشابه با پکیج SMD
