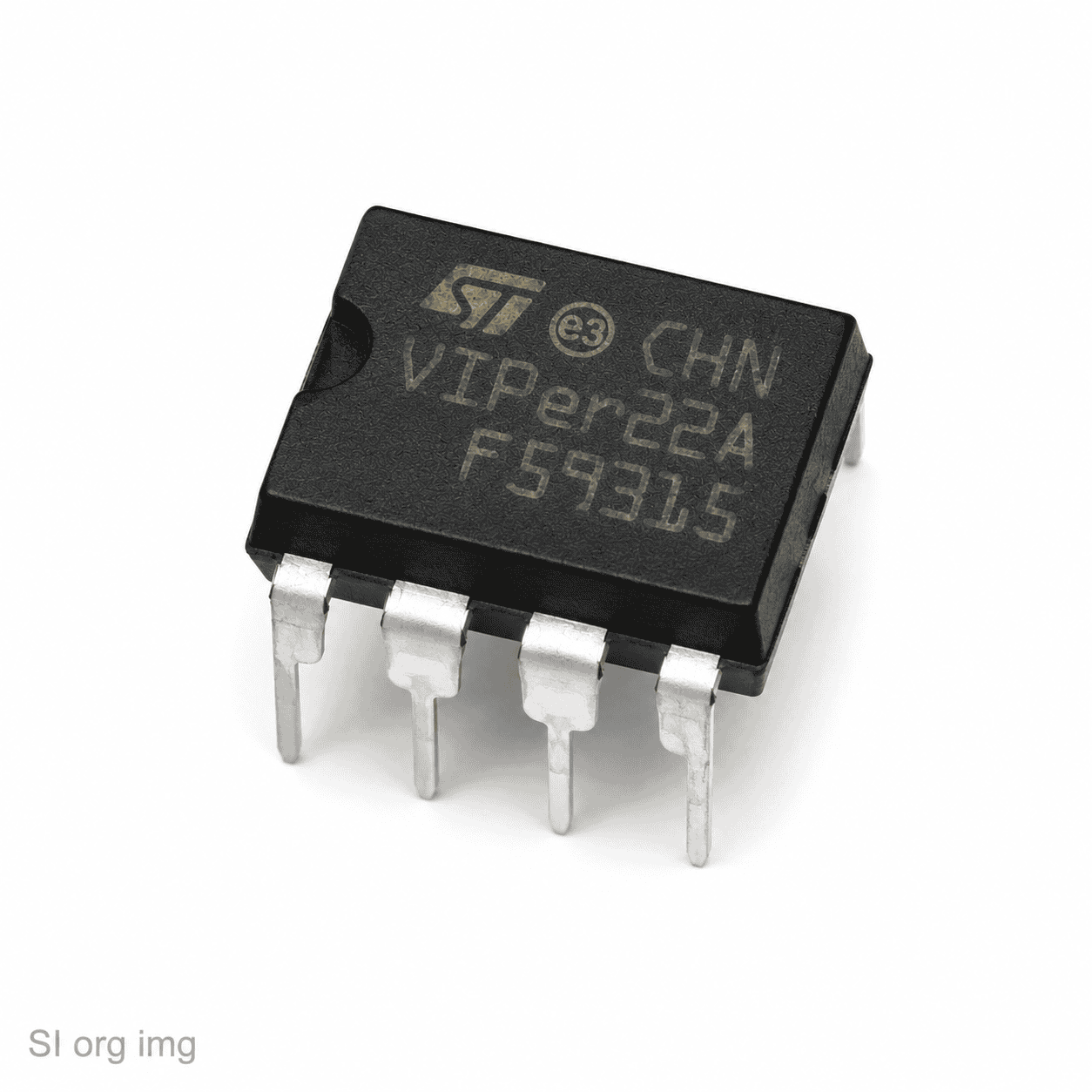

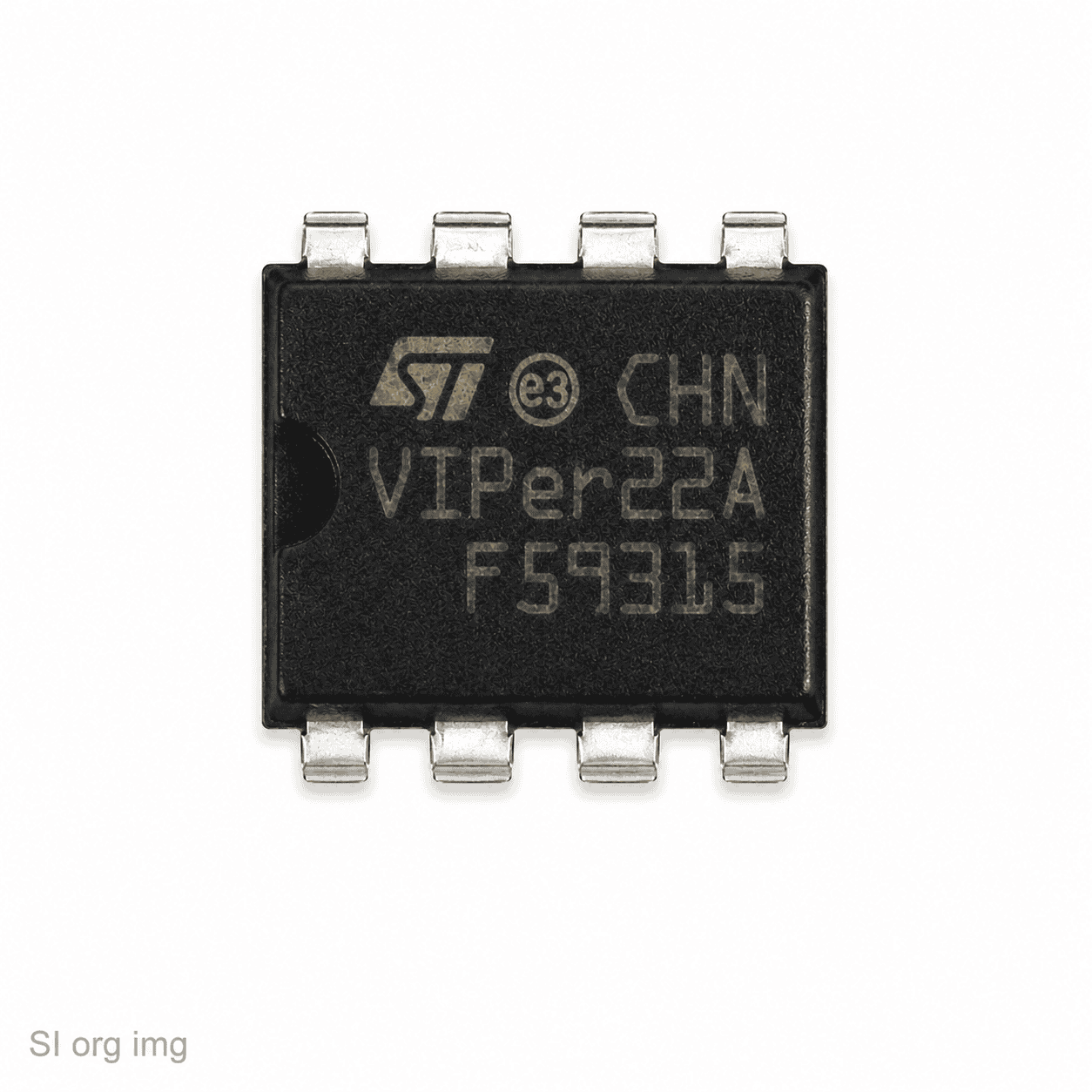

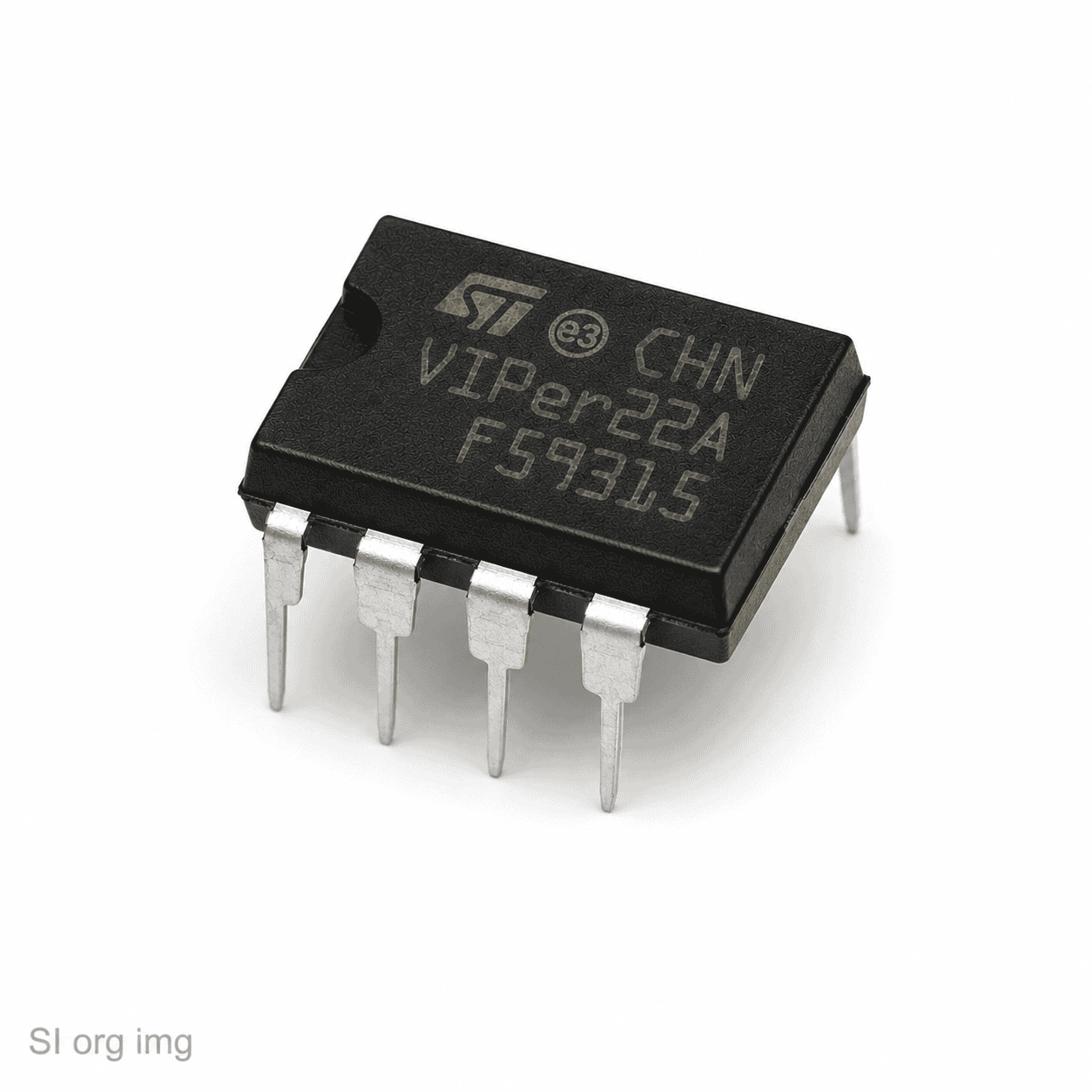

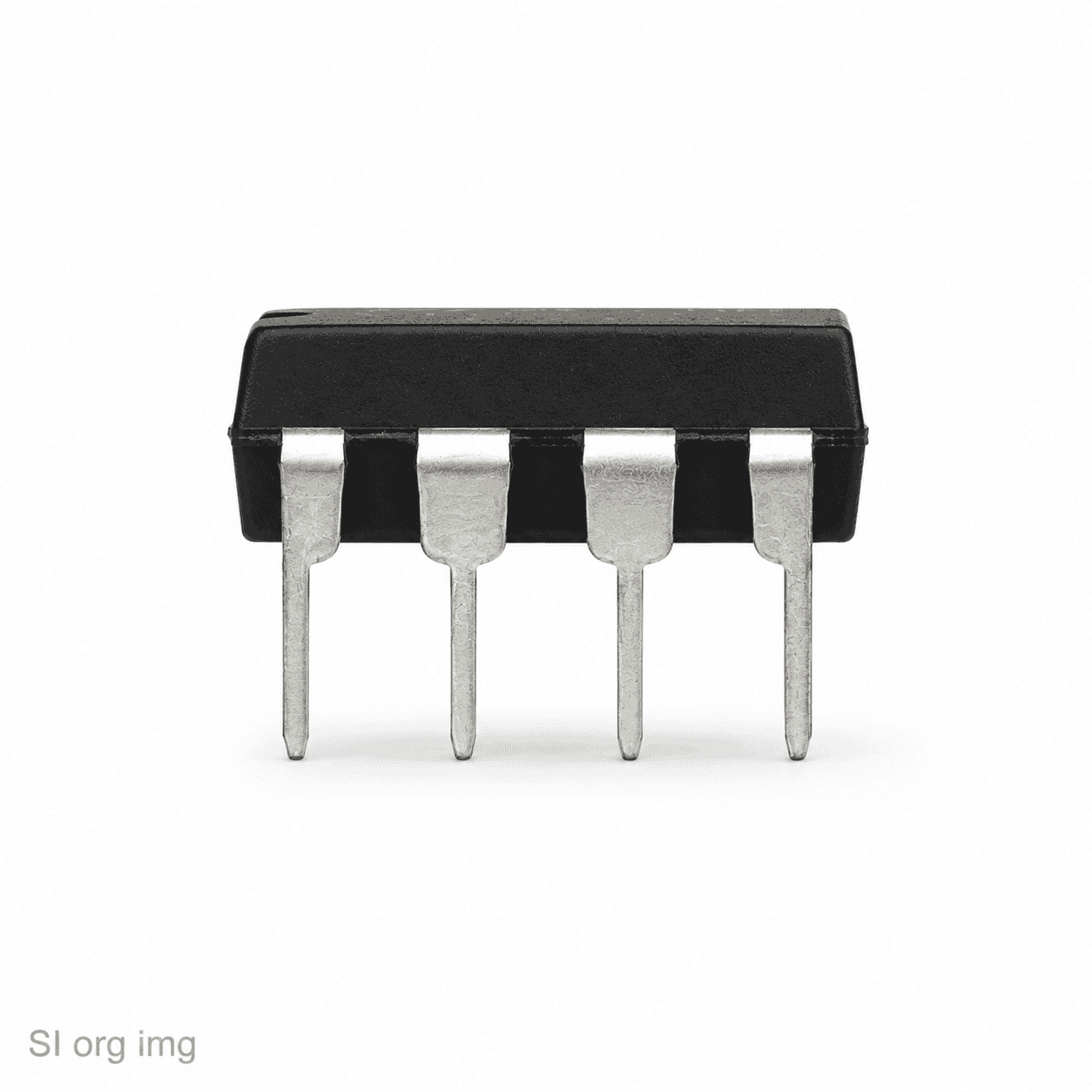

آی سی VIPer22A

آی سی VIPer22A | کنترلر سوئیچینگ با ماسفت داخلی مناسب منابع تغذیه کم‌مصرف

آی سی VIPer22A ، یک آی‌سی قدرتمند و کارآمد از شرکت STMicroelectronics است که به‌عنوان یک کنترلر سوئیچینگ اولیه با ماسفت داخلی، در طراحی منابع تغذیه سوئیچینگ (SMPS) مورد استفاده قرار می‌گیرد. این آی‌سی مخصوص کاربردهایی طراحی شده که نیاز به توان خروجی کم، مصرف انرژی پایین و ابعاد فشرده دارند.

ویژگی‌های اصلی آی سی VIPer22A

• ترکیب کنترلر PWM با مد جریان و ترانزیستور MOSFET داخلی

• توانایی سوئیچ جریان تا ۱۰ وات با فرکانس ثابت ۶۰ کیلوهرتز

• قابلیت راه‌اندازی مستقیم از ولتاژ بالا (تا ۷۳۰ ولت)

• حفاظت در برابر دمای بالا، اضافه‌جریان و ولتاژ بالا

• پشتیبانی از مد Burst برای کاهش مصرف انرژی در بارهای سبک

مشخصات فنی VIPer22A به‌اختصار

کاربردهای VIPer22A

• طراحی منابع تغذیه سوئیچینگ برای شارژرها و آداپتورها

• مدارهای تغذیه کم‌مصرف در تلویزیون‌ها، نمایشگرها و سیستم‌های صوتی

• تغذیه کمکی در بردهای صنعتی و اتوماسیون

• طراحی بردهای آیفون تصویری، تجهیزات حفاظتی و وسایل خانگی

مزایای استفاده از VIPer22A در طراحی مدار

✅ کاهش قطعات خارجی
با ماسفت داخلی، نیازی به ترانزیستور سوئیچ خارجی ندارید.

✅ ایمنی بیشتر مدار
دارای مدارهای محافظ در برابر دمای بالا، جریان زیاد و ولتاژ اضافی.

✅ راه‌اندازی هوشمند از برق شهری
جریان راه‌انداز داخلی در پایه Drain باعث سادگی طراحی می‌شود.

✅ راندمان بالا در بار سبک
مد Burst خودکار باعث صرفه‌جویی در مصرف برق در حالت آماده‌به‌کار می‌شود.

✅ مناسب برای PCBهای فشرده
با طراحی کم‌حجم و استفاده از بسته‌بندی DIP-8 یا SO-8، برای بردهای کوچک عالی است.
