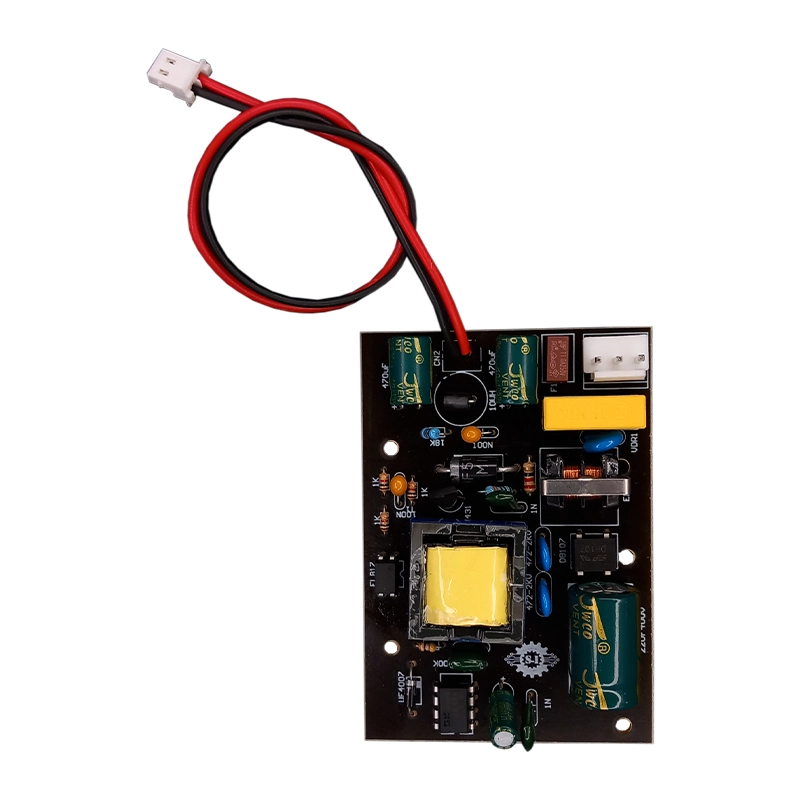

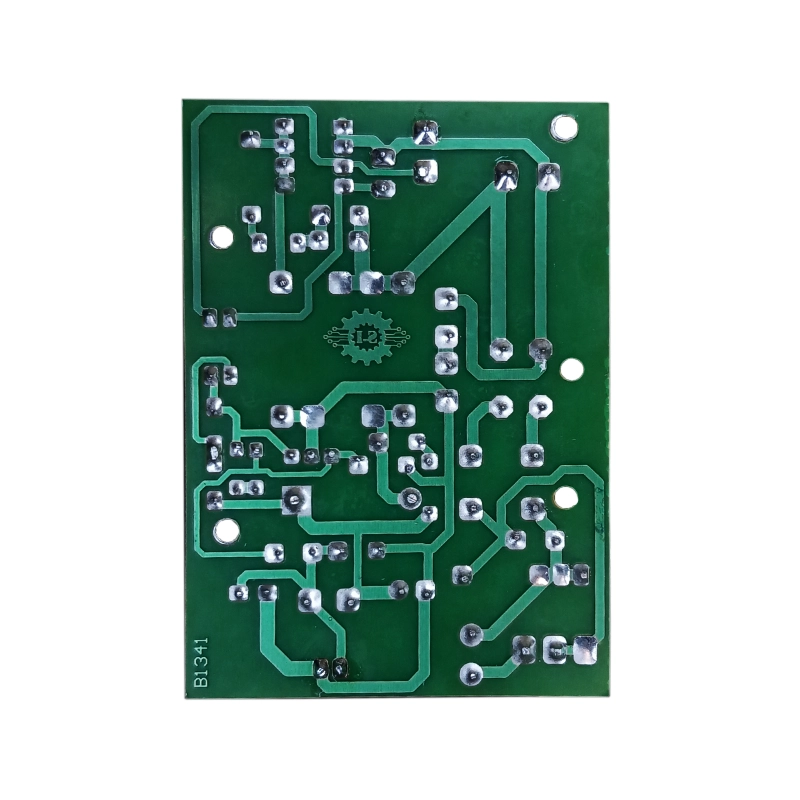

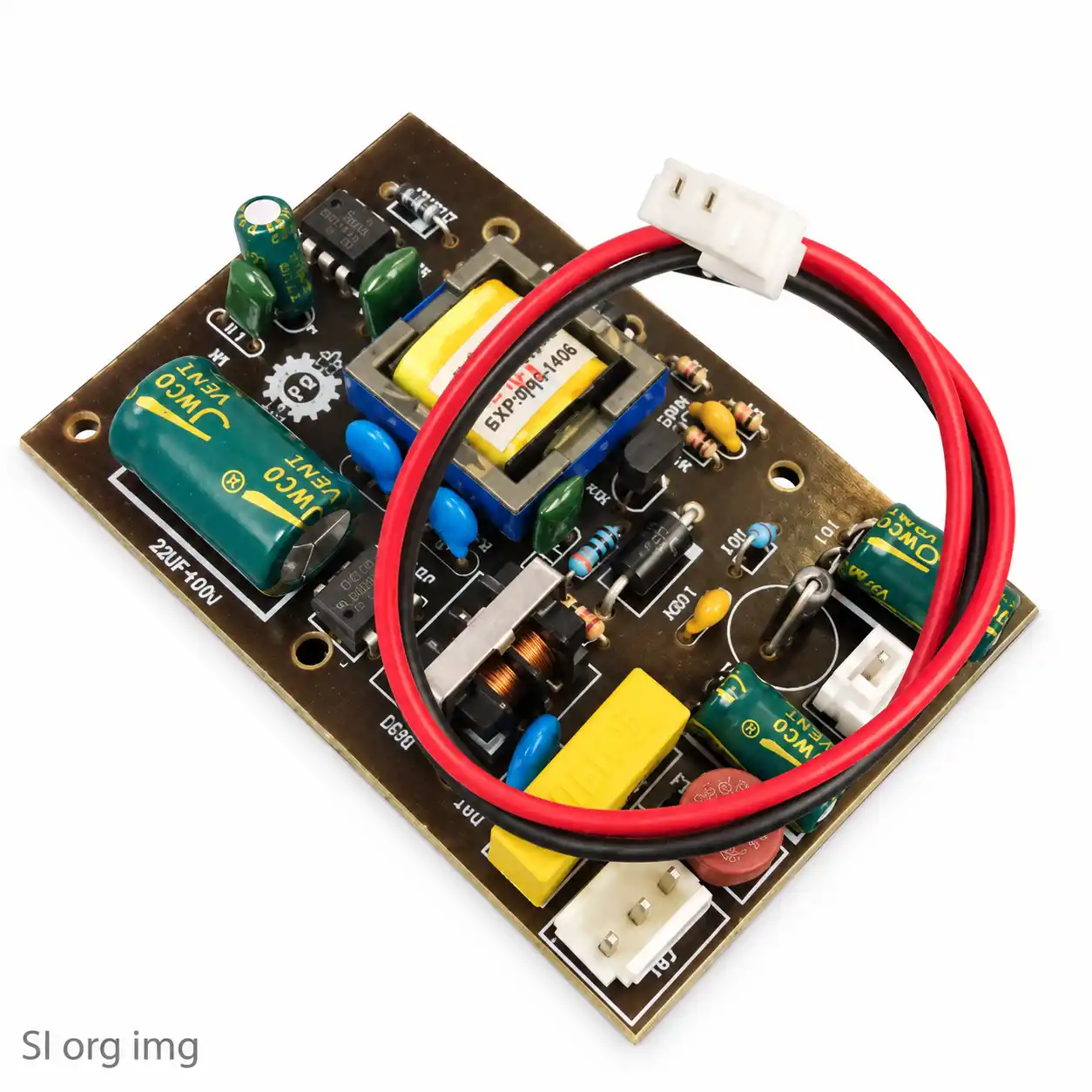

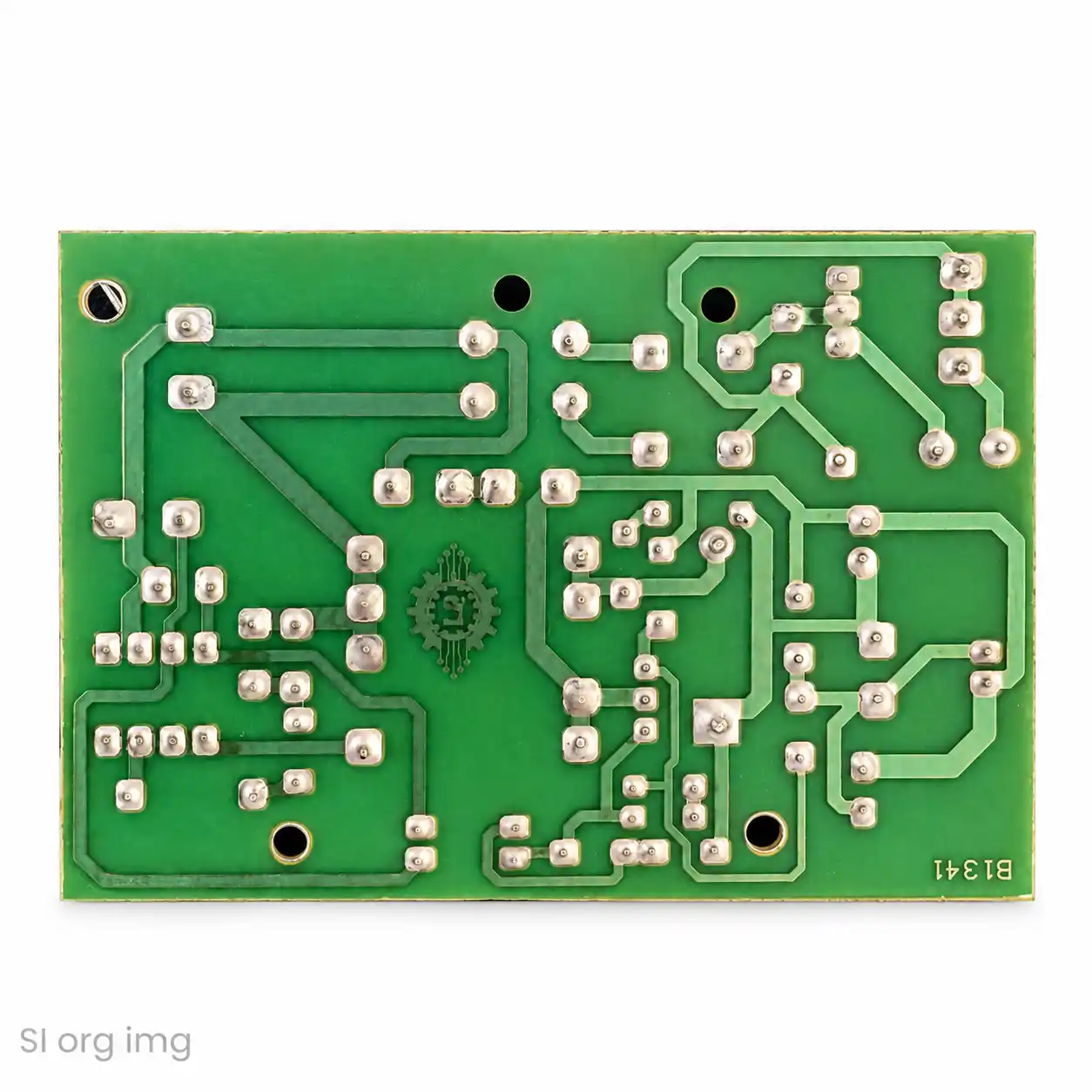

منبع تغذیه الکتروپیک یا همان پاور الکتروپیک با ولتاژ حدود 15v قابل استفاده بر روی گوشی های الکتروپیک و گوشی های کماکس مدل APV-4CME/2
با توان و طول عمر بالاتر نسبت به پاور های غیر فابریک
منبع تغذیه ی نوع ماژول سوییچینگ است که کاربردهای بسیاری در صنعت الکترونیک دارد.
در آیفون های تصویری منبع تغذیه عملکرد ولتاژ ورودی و خروجی مدار را کنترل می کند.
برد تغذیه برای آیفون های تصویری ولتاژ 220 ولت AC را به ولتاژ 15٫5 ولت 1 آمپر DC تبدیل می کند.
عواملی که باعث خرابی منبع تغذیه می شوند:
- نوسانات برق شهری
- طول عمر منبع تغذیه
- رعد و برق
- جریان کشی زیاد مدار
- نصب اشتباه آیفون
- کیفیت پایین قطعات
- قرار گرفتن آیفون در مجاورت حرارت
- چگونه خرابی منبع تغذیه الکتروپیک را متوجه شویم :
- اول از همه برای تست جریان نیاز داریم به یک عدد مولتی متر
که بتواند خروجی منبع تغذیه الکتروپیک را اندازه گیری کند.
زمانی که مانیتور الکتروپیک شروع به چشمک زدن یا تیک تیک کردن میکند میتواند نشانه خرابی برد پاور الکتروپیک باشد
- نحوه تست :برای این کار اول پراپ ورودی مولتی متر را بر روی جریان AC
قرار می دهیم و در خروجی برد تغذیه پراپ مولتی متر را بر روی
سیم منفی خروجی پاور (سیم مشکی ) قرار می دهیم و
پراپ قرمز را به سیم مثبت متصل می کنیم.
اگر ولتاژ خروجی برد تغذیه از 14 ولت کمتر باشد
برد تغذیه دارای مشکل است و باید تعویض شود.
