ماژول کاهنده DC-DC

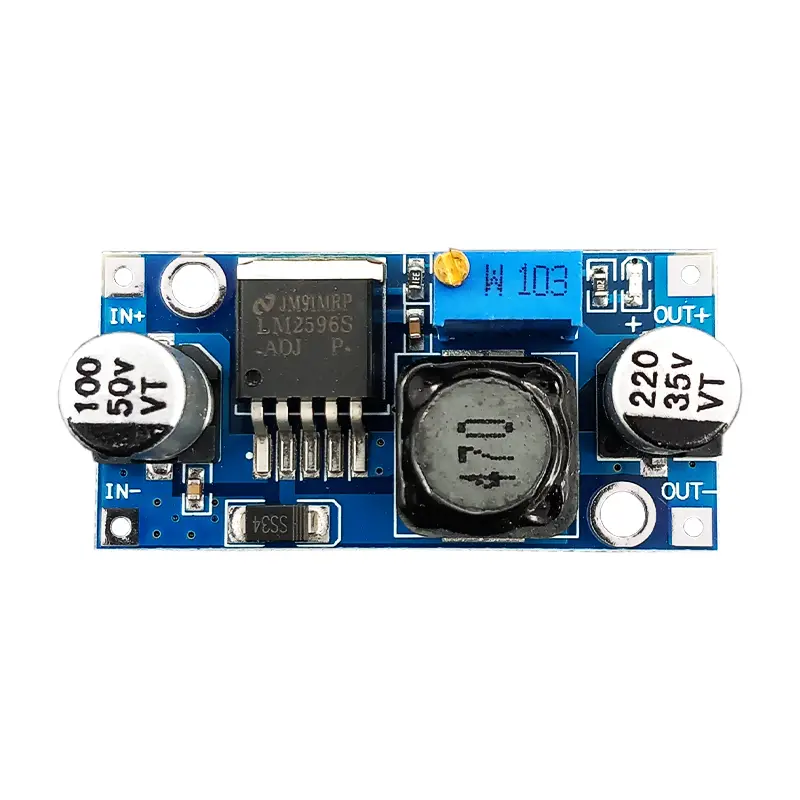

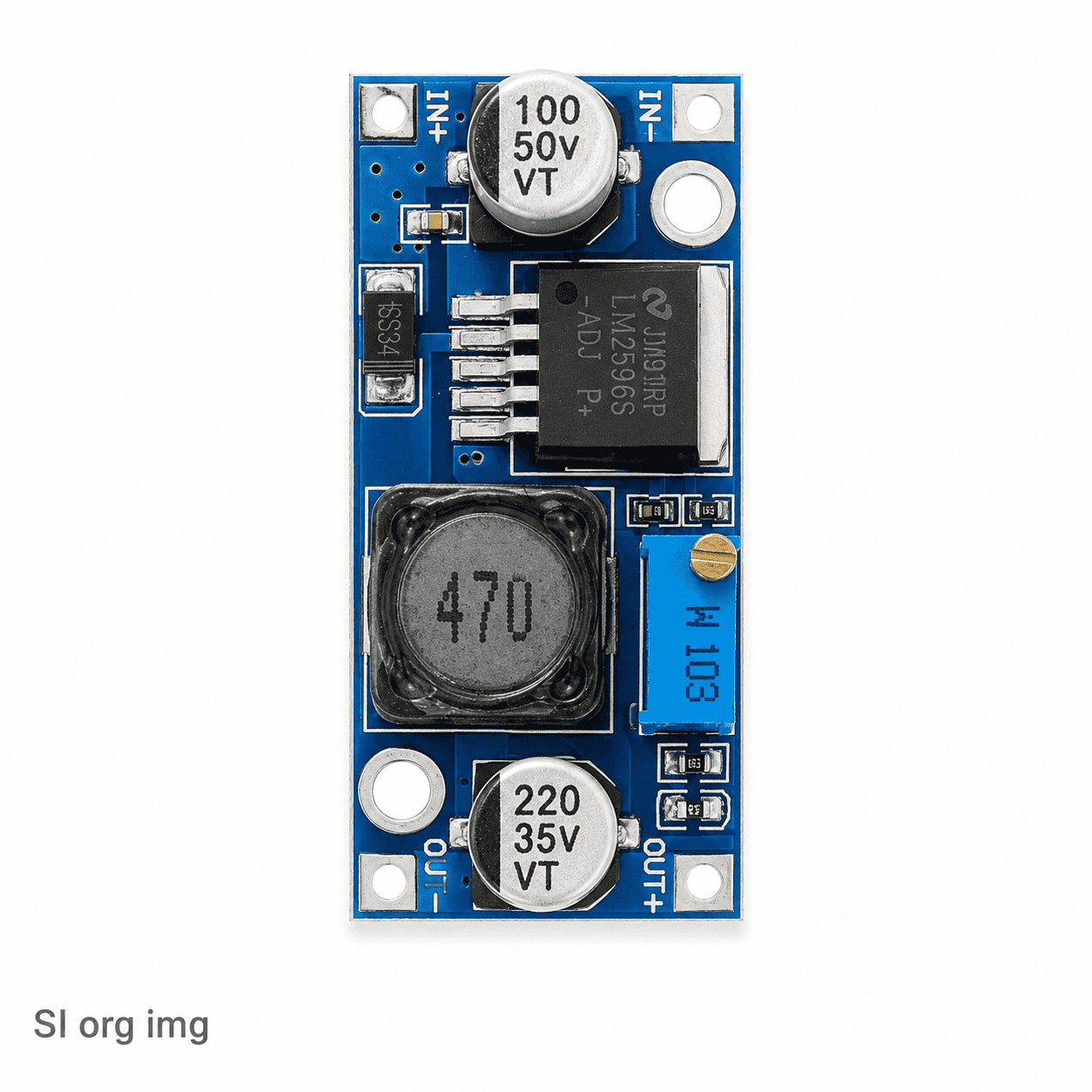

ماژول کاهنده ولتاژ در واقع یک تبدیل‌کننده یا مبدل DC به DC جریان مستقیم است که بر اساس رگولاتور ساخته شده است.

در واقع این ماژول مبدل DC-DC دارای 2 پایه‌ی ورودی IN+ و IN- برای ولتاژ 3V تا 35 ولت DC است

با بهره‌گیری از مولتی‌ترن موجود روی آن می‌توان ولتاژ خروجی آن را بین 1.23 ولت تا 30V حداکثر 3 آمپری تنظیم کرد و از 2 پایه خروجی OUT+ و OUT- آن دریافت کرد.

کاربرد ماژول کاهنده ولتاژ 3 آمپر چیست؟

همان‌گونه که در بالا اشاره شد کاربر با خرید ماژول کاهنده ولتاژ می‌توان برق ورودی DC از 3 تا 35 ولت را به ماژول مبدل DC-DC داد و از خروجی آن ولتاژ مورد نظر خود را دریافت کرد.

برای این‌که بتوانیم روشن‌تر کاربرد این کیت الکترونیکی را توضیح دهیم بد نیست

اشاره‌ای کنیم به یکی از کالاهای موجود در فروشگاه چیستا به نام برد فلش خور تصویری.

برد USB فلش خور تصویری دارای برق ورودی با ولتاژ 5 است. در نتیجه اگر قصد داشته باشیم که با برق 12 ولت DC خودرو این برد فلش خور را راه‌اندازی کنیم

از خروجی تصویر ( نری AV ) آن به مانیتور و از خروجی صدای آن به ضبط صدا بدهیم نیاز است که برق 12 ولت DC باتری ماشین را به برق 5 ولت DC تبدیل کنیم. این کار از طریق این دستگاه امکان پذیر است.

روشن است که ما می توانیم با یک رگولاتور 7805 هم برق 12 خودرو را به برق 5 ولت برد فلش خور تبدیل کنیم اما از آن‌جایی که کیت USB ویدویی قیمت بالایی دارد

برای حفاظت از کیت فلش خور تصویری بهتر است که به جای رگولاتور از ماژول کاهنده ولتاژ استفاده کنیم. برق خودرو نوسانات فراوانی دارد.

این دستگاه توانایی دریافت برق 12 ولت خودرو و سپس تبدیل آن به برق پایدار و صاف و دقیق 5 ولت یا ( 1.23 تا 30 ولت ) را دارد و در صورت نوسانات معمول برق ماشین، آسیبی به برد فلش خور نخواهد رسید

البته این تنها یک نمونه از کاربردهای این کیت الکترونیکی بود.در شما فراوانی از پروژه‌ها ما نیاز داریم که ولتاژی به جز ولتاژهای استاندارد مدار را به کار ببریم.

یعنی ممکن است ولتاژ منبع تغذیه برای مدار پروژه ما ولتاژ برق بالایی باشد و نیاز به کاهش داشته باشد.

این کیت کامل مونتاژ شده است به سادگی می‌توان به آن یک ولتاژ DC ورودی داد و خروجی کاهش یافته را دریافت کرد.

ولتاژ و آمپر خروجی ماژول مبدل LM2596

باید دانست که رگولاتورهای سری LM2596 در واقع مدارهای مجتمع و سراسر یکپارچه شده‌ای هستند

که همگی ویژگی‌های مورد نیاز برای رگولاتورهای سوئیچینگ و کاهنده استاپ داون برای آن ها تعبیه شده است. این دسته از رگولاتورها توانایی این را دارند

که در بیشینه‌ی جریان خروجی خود 3 آمپر را به کابر ارائه دهند. برخی زمان‌ها نیز نیاز است که ولتاژی که معمول نیست با شدت جریان بالا را در اختیار داشته باشیم.

در نمونه دیگر در نظر بگیرید که یک مدار با رله و چند قطعه الکترونیکی با مصرف بالا و یک میکروکنترلر را در اختیار داشته باشید.

اگر آن را در اتومبیل به کار ببرید نمی‌توان از رگولاتور معمولی استفاده کرد به این دلیل شدت جریان پایین دارد و باید از مبدل DC به DC بهره برد.

آموزش تنظیم ولتاژ خروجی

کار با این ماژول ساده است. کافی است برای نمونه برق 12 ولت DC با دقت به قطب مثبت + و منفی – ماژول با هویه و سیم قلع لحیم شود

سپس با بهره گیری از مولتی ترنی که روی ماژول وجود دارد، ولتاژ خروجی مورد نظر تنظیم شود.

سپس از خروجی ماژول مبدل کاهنده برای دستگاه و پروژه مورد نظر ولتاژ خروجی دقیق و پایدار را دریافت خواهیم کرد.

برای مشخص شدن ولتاژ کاهش یافته خروجی به صورت دقیق هم کافی است از مولتی متر بهره برده شود.
