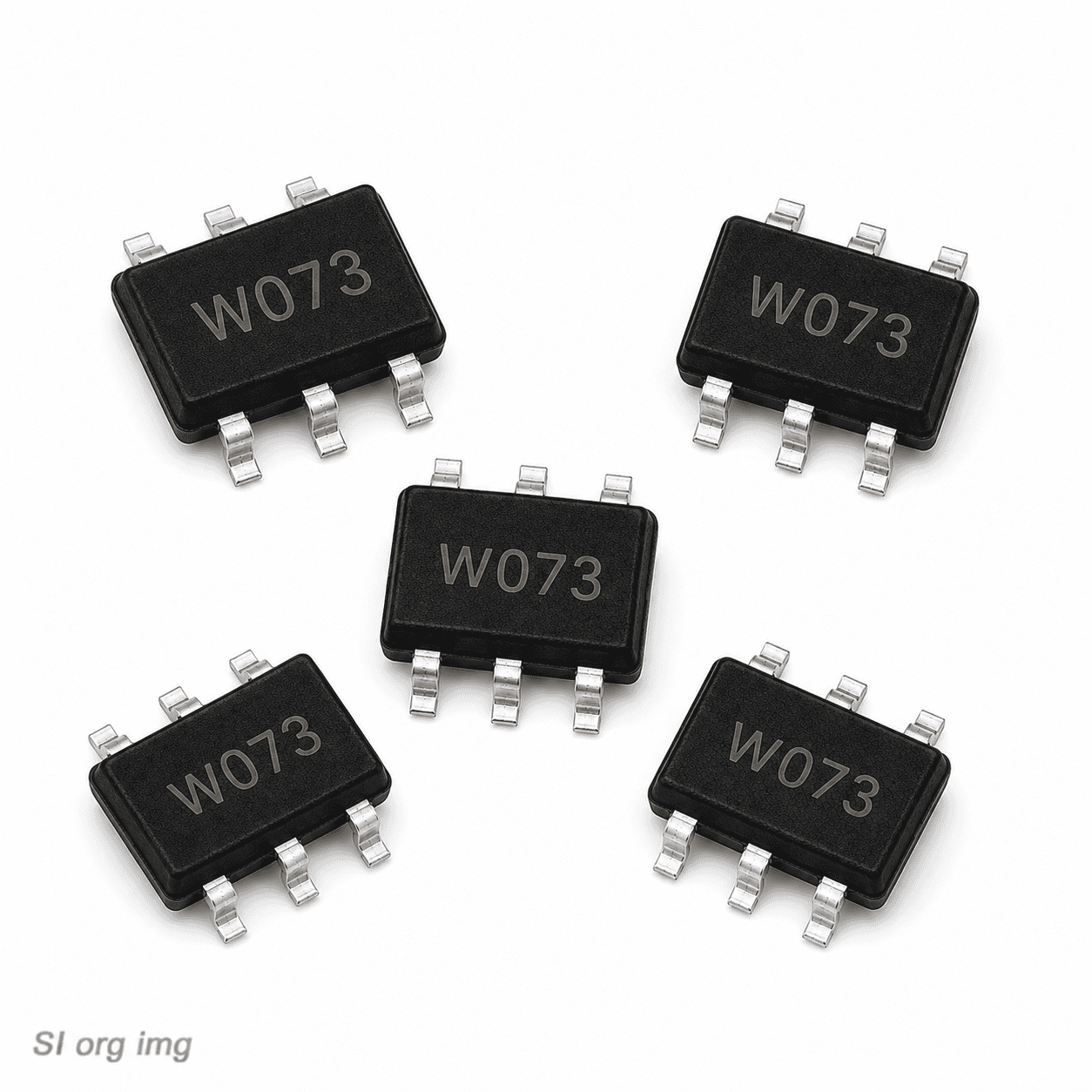

آی سی APW7207ACTI (بک لایت)

🎯 معرفی آی سی APW7207

آی سی APW7207 یک مبدل افزاینده (Boost Converter) با فرکانس سوئیچینگ ۱ مگاهرتز و راندمان بالا است که برای درایو کردن حداکثر ۶ عدد LED سفید به صورت سری طراحی شده است. این آی‌سی محصول شرکت ANPEC بوده و با دارا بودن ماسفت داخلی N-FET و مدار کنترل جریان، عملکردی پایدار و با راندمان تا ۸۸٪ را ارائه می‌دهد.

⚙️ ویژگی‌های فنی APW7207

• ✅ ولتاژ ورودی: ۲.۵ تا ۶ ولت

• ✅ ولتاژ خروجی: تا ۲۳ ولت (با محافظت OVP تا ۲۵ ولت)

• ✅ جریان سوئیچینگ: حداکثر ۱.۲ آمپر

• ✅ فرکانس ثابت سوئیچینگ: ۱MHz

• ✅ مقاومت روشن ماسفت داخلی: ۰.۶ اهم (typ)

• ✅ جریان استندبای: کمتر از ۱ میکروآمپر

• ✅ حفاظت‌ها: اضافه‌ ولتاژ، دمای بالا، ولتاژ پایین و LED باز

• ✅ قابلیت کنترل روشنایی PWM در بازه 100Hz تا 100kHz

• ✅ بسته‌بندی: TSOT-23-6A (کوچک و مناسب طراحی‌های فشرده)

• ✅ سازگاری با استاندارد RoHS (سبز و بدون هالوژن)

💡 کاربردهای آی سی APW7207

• 📱 نور پس‌زمینه صفحه‌نمایش‌های LED در موبایل و تبلت

• 📷 درایور LED در دوربین دیجیتال و پخش‌کننده‌های چندرسانه‌ای

• 🔧 کیت‌های آموزشی و پروژه‌های روشنایی LED

• 🔋 کاربرد در گجت‌های باتری‌خور به دلیل مصرف کم و بازدهی بالا

• 🧠 مناسب برای پروژه‌هایی که نیاز به روشنایی یکنواخت و دقیق دارند

✅ مزایای استفاده از APW7207

• 📈 راندمان بالا تا ۸۸٪ برای صرفه‌جویی در مصرف انرژی

• 🌀 راه‌اندازی نرم (Soft Start) برای محافظت از سیستم هنگام روشن شدن

• 🔄 حفاظت داخلی در برابر دما و ولتاژ بالا برای افزایش طول عمر سیستم

• 🎚️ کنترل روشنایی دقیق با سیگنال PWM

• 📦 طراحی فشرده و مناسب برای پروژه‌های پرتابل
