برد صوت کوماکس

برد صوت کماکس – پردازشگر صدا و هماهنگ‌کننده عملکرد در آیفون تصویری

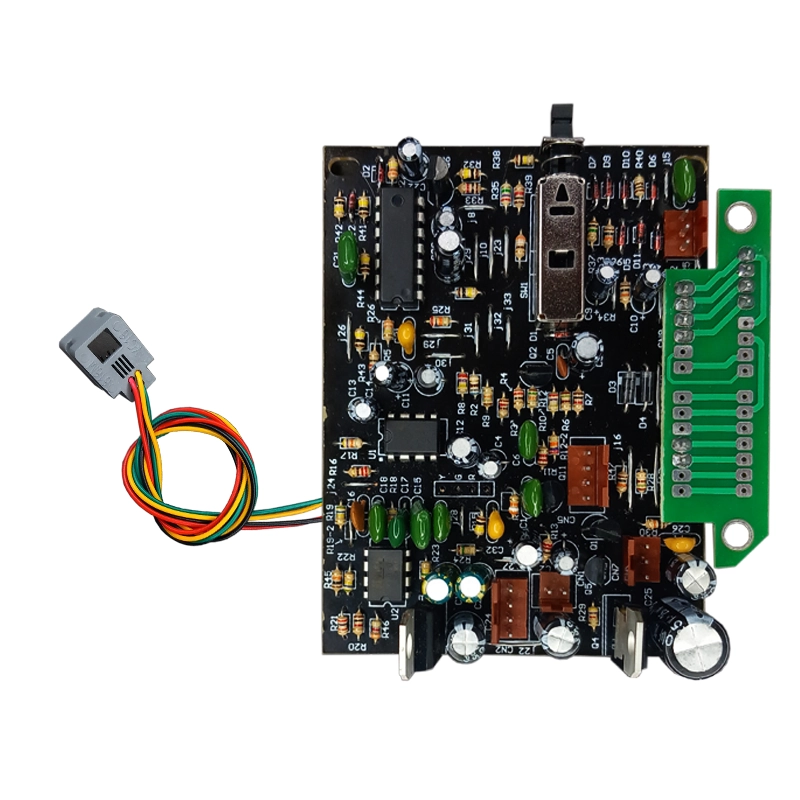

برد صوت کماکس یکی از اصلی‌ترین بخش‌های داخلی آیفون تصویری است. این برد وظیفه هماهنگی بین پنل، مانیتور و دربازکن را بر عهده دارد. همچنین وظیفه انتقال، تقویت و فیلتر صدا را انجام می‌دهد و به تولید صدای زنگ کمک می‌کند.

برد صوت دارای چندین بخش مجزا است. هر بخش عملکرد مشخصی دارد و در کنار هم باعث کارکرد صحیح سیستم آیفون تصویری می‌شوند. از جمله وظایف آن می‌توان به کنترل پنل، فرمان باز کردن در و نظارت بر تصویر اشاره کرد.

وظایف اصلی برد:

• تولید صدای زنگ: برد صوت صدای زنگ را از طریق آی‌سی دینگ‌دانگ تولید می‌کند.

• تقویت و پخش صدا: صدای زنگ تولید شده توسط آی‌سی تقویت و از بلندگو پخش می‌شود.

• انتقال صدا از پنل: صدا از طریق میکروفون پنل گرفته و به مانیتور ارسال می‌شود.

• برگشت صدا از مانیتور: صدای پاسخ از مانیتور به بلندگوی پنل بازمی‌گردد.

• مدیریت تصویر: برد صوت زمان قطع تصویر پس از پایان مکالمه را تنظیم می‌کند.

• فرمان دربازکن: با دریافت دستور از مانیتور، سیگنال لازم برای باز کردن در را ارسال می‌کند.

• کنترل و هماهنگی با کل سیستم: ارتباط با LCD، کلیدها و سایر اجزا را مدیریت می‌کند.

اجزای مهم در برد صوت کماکس

یکی از اجزای کلیدی در برد صوت، آی‌سی دینگ‌دانگ است. این آی‌سی‌ها وظیفه تولید صدای زنگ را دارند و در مدل‌های مختلف آیفون استفاده می‌شوند. رایج‌ترین مدل‌های آن عبارت‌اند از:

• MT2800

• M602

• RT0302

پایه‌های مهم این آی‌سی‌ها:

• پایه 8: تغذیه مدار با ولتاژ 3.3 تا 5 ولت

• پایه 1: راه‌انداز آی‌سی که با ولتاژ مثبت فعال می‌شود

• پایه 4: اتصال زمین یا GND

• پایه 5: خروجی صدای زنگ به سمت آی‌سی تقویت صدا

در ادامه، صدای تولید شده توسط آی‌سی دینگ‌دانگ به آی‌سی تقویت صدا منتقل می‌شود. این آی‌سی وظیفه دارد صدا را به سطح مطلوب برای پخش توسط بلندگو برساند.
