چرا در باز نمی شود؟
در این مقاله به ابعاد مختلف باز نشدن در و عمل نکردن دربازکن پرداختیم، ابتدا به ذکر تمامی عوامل دخیل پرداختیم و سپس عوامل مختلف خرابی در سیم کشی، پنل، مانیتور، قفل بازکن و ترانس ذکر شده است، سعی ما براین بوده که این آموزش جامع باشد و تا جای ممکن از نقص تا سیم کشی تا پیدا کردن قطعات یدکی آیفون تصویری در آن بیان شود.
سیم کشی در خرابی قفل بازکن
خرابی سیم کشی در آیفون تصویری را باید از دو جهت بررسی کرد، خرابی مسیر سیم مانیتور تا پنل، و خرابی مسیر ترانس تا قفل. برای درک این مطلب به عکس زیر دقت نمائید.
- مسیر سیم ترانس به قفل
همانطور که می دانید، قفل بازکن یا باختصار قفل از ولتاژ ac ترانس برای عملکرد خود استفاده می کند اما در این میان از پنل برای عمل کلیدزنی استفاده می شود، برای تست عملکرد معیوب سیم کشی در این بخش فقط کافیست دو سیم ترانس و قفل را مستقیما به هم وصل کنیم چنانچه عملکرد نداشت و از سلامت قفل و ترانس اطمینان دارید ابتدا مولتی متر را برروی تست ac قرار دهید و ولتاژ سیم ترانس تا پنل را اندازه بگیرید سپس:
- چنانچه قطع بود سیم را با سیم سالم تعویض کنید
- چنانچه سالم بود،مولتی متر را بر روی تست اهم قرار دهید و سیم پشت پنل تا قفل را تست کنید و قطعی سیم را برطرف نمائید.
مسیر مانیتور به قفل:
معمولا این خرابی یا قطعی سیم فقط ایراد قطعی قفل را در سیستم ایجاد نمی کند اما گاهی نیز اینطور می شود، اما در دوحالت این اتفاق می افتد:
- در سیم کشی هایی که از سیم cc استفاده کرده باشند (برای درک بهتر از ایرادات سیم کشی این مقاله را مطالعه کنید)
- اگر سیم کشی بصورت سوئیچر مشترک بسته شود
اگر کابل cc باشد بهترین کار تعویض کل کابل است اما دوبل کردن سیم هم به طور موقتی تاثیر گذار است. اما اگر سیم cc نبود ولی افت ولتاژ روی سیم دربازکن ایجاد کرد، در این صورت سیم منفی بهتر است دوبل شود و یا سیم صدا تعویض شود.
پنل در خرابی دربازکن
پنل آیفون تصویری نقش مهمی در عملکرد قفل بازکن آیفون تصویری دارد زیرا بصورت یک کلید عمل وصل ولتاژ ترانس به قفل را ایفا می کند،زمانیکه فرمان دربازکن از مانیتور به سمت پنل ارسال می شود پنل صدای تیک می دهد و شما می توانید متوجه شوید که رله دربازکن عمل کرده است:
- در اینصورت باید مولتی متر را روی حالت اهم قرار داده و سیم های مشکی را اندازه گیری کنید چنانچه زیر 10 اهم را نشان می داد سالم است، چنانچه نوسان داشت یعنی کم و زیاد می شد مشکل در رله در بازکن می باشد که بنا به نوع آن می توانید آنرا تعویض نمائید.
- نکته: اگر پنل الکتروپیک یا تابا جدید بود دوسیم ac بعنوان 0-12 و دوسیم بنام L1-L2 یا D1-D2 مربوط به قفل بازکن می باشد که دوسیم ( یک سیم از هر طرف) به یکدیگر اتصال نشان می هند و دوسیم دیگر نقش کلید( رله) را دارند و شما برای تست سلامت برد پنل تابا یا برد باکس الکتروپیک فقط لازم است دو سیم دیگر را با اهم متر مثل مثال بالا تست کنید.
مانیتور در خرابی قفل بازکن
مانیتور نقش فرمان دهنده اصلی در سیستم دربازکن آیفون تصویری را دارد،مانیتور شما لمسی یا دکمه ای باشد، هوشمند یا تک پنل باشد فقط یه مکانیزم برای فرمان دربازکن از مانیتور به پنل اعمال می شود و ان هم اعمال ولتاژ 14 ولت بر روی سیم صوت می باشد.در اینجا دو امکان برای خرابی وجود دارد:
- فرمان 14 ولت بدرستی اعمال نمی شود که معمولا از ایراد از پایین بودن ولتاژ تغذیه مانیتور است.
- اصلا کلید اعمال نمی شود که معمولا یکی از انواع کلید یا سوئیچ ها خراب است که میتوانید نمونه آنرا اینجا ببینید.
قفل بازکن و خرابی آن
قفل بازکن یا دربازکن آیفون یک عمل کرد مکانیکی دارد که با بازشدن در عمل مجهز شدن و جا افتادن ضامن در آن انجام می شود و بعد از بسته شدن برای انجام ماموریت بعدی در حالت آماده بکار باقی می ماند، این عملکرد مکانیکی یا نصب بد و یا گرد و خاک و حتی رطوبت در صورت شستشوی قفل(توسط نظافت کاران ساختمان) باعث خرابی قفل می شود در این صورت چند ایراد متوجه قفل خواهد بود:
- بوبین قفل سوخته است،برای این کافی است اهم متر را روی تست اهم یا بیرز قرار دهید تا سلامت آن را تایید کند و در صورت خرابی بوبین آنرا تعویض کنید.

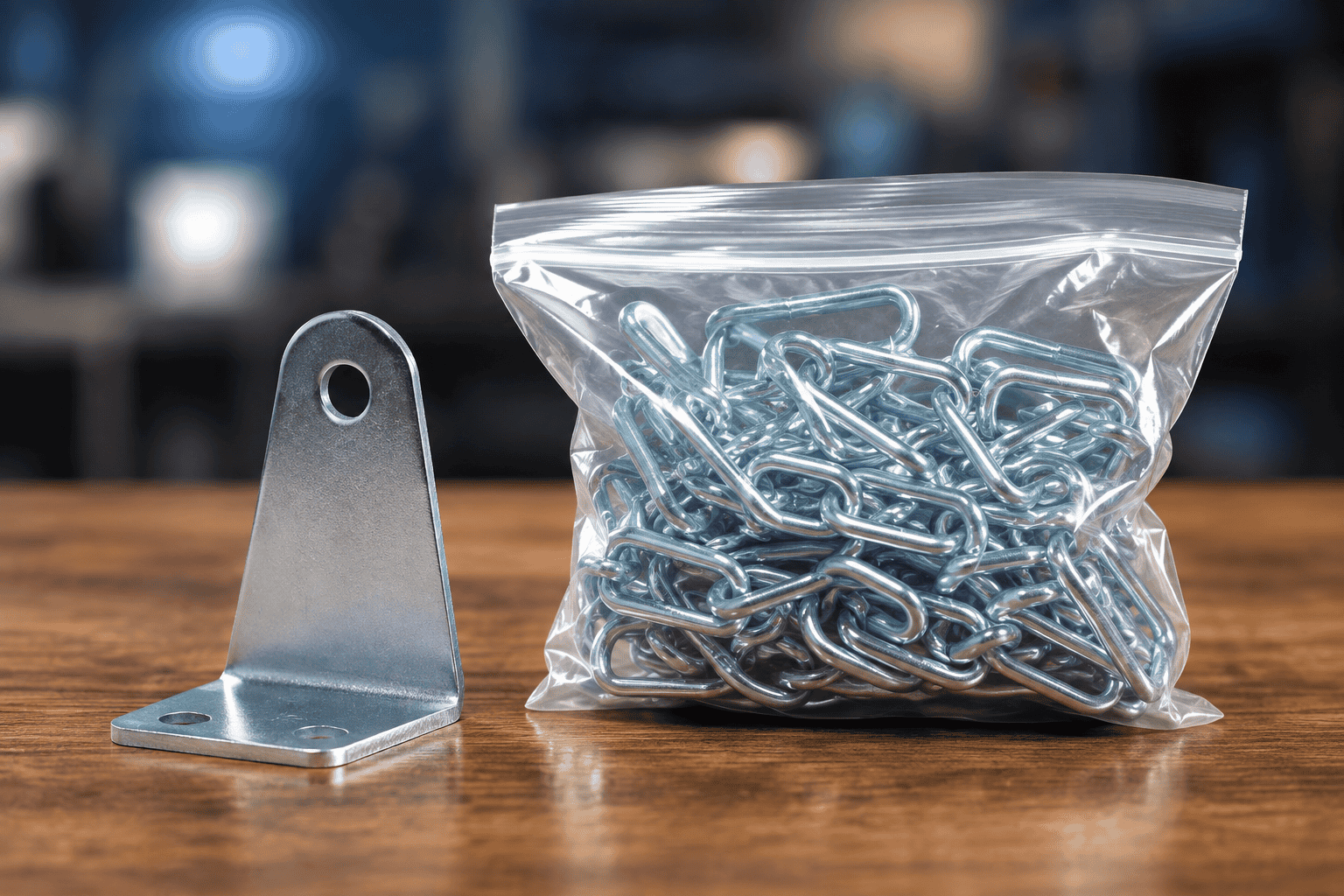

- لوازم قفل و زنجیر آیفون تصویری دچار مشکل شده است، در اینصورت معمولا نیازی به تعویض ندارد و با رگلاژ و تنظیم فاصله ها انجام می شود اما نمونه مرغوب لوازم نصب قفل در بازار موجود است.
- قطعات پرسی داخل قفل دچار شکستگی شده یا قسمتی از آن شکسته است،در اینصورت وصله و پینه زدن آن خرج روی خرج است که پیشنهاد ما تعویض کامل قفل است،طیف گسترده از قفل بازکن ها در بازار موجود هستند و شهر آیفون نیز مجموعه نسبتا کاملی از قفل بازکن را در اختیار دارد.
ترانس در خرابی قفل بازکن
ترانس نقش تامین ولتاز و نیروی برای عمل کردن قفل بازکن را دارد، ولتاژ مورد نیاز برای قفل بازکن AC یا متناوب می باشد،اگر ترانس ضعیف باشد و یا مسیر طولانی باشد و حتی اگر قفل برقی (دارای دو بوبین است ) وجود داشته باشند حتما نیاز به ترانس با ولتاژ بالاتر یا جریان بالاتری می باشد.
تشخیص خرابی ترانس ساده است، اهم متر روی تست AC قرار داده و دو پین خروجی را اندازه میگیریم ولتاژ نداشته باشد و یا اگر ولتاژ کمتر از 12 باشد خراب است.
معمولا بهترین حالت که هم ولتاژ و هم جریان را تامین کند حدود 17 ولت 1.5 آمپر می باشد که ترانس سیماران آنرا تامین می کند،در این حالت هم آسیب دیدن پل دیودی و یکسو ساز آسیب نمی بیند و هم ولتاژو جریان مورد نیاز برای قفل برقی و مسیر نسبتا فراهم می آید.

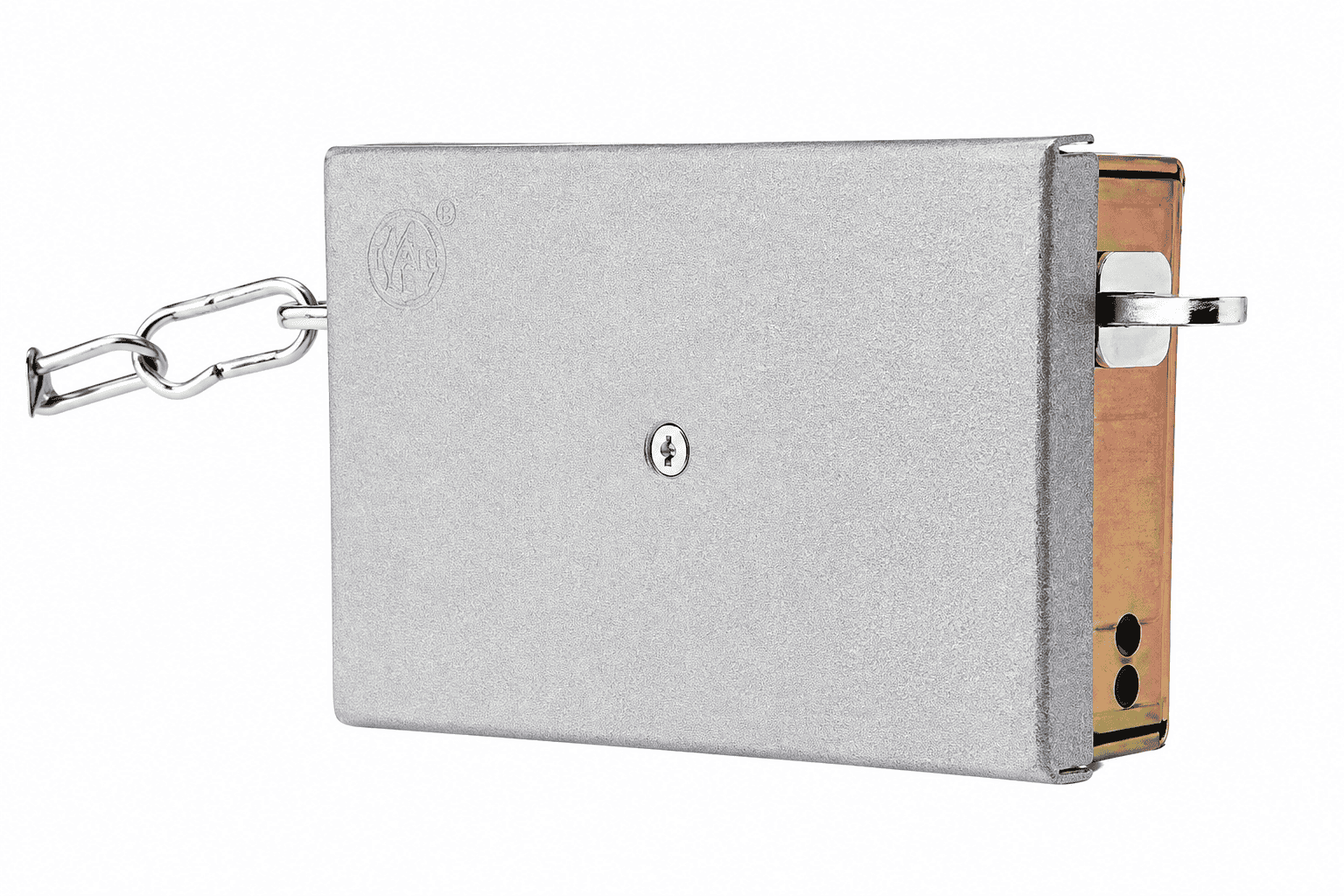

قفل درب باز کن تارا
خرابی قفل بازکن در آیفون صوتی
در آیفون صوتی نیز عمل کلید زنی برای قفل بازکن انجام می شود و در دو نوع کلی دارد:
- کلید زنی در پنل و بوسیله رله (نظیر تابا جدید،الکتروپیک،کالیوز...)
- کلید زنی با شاسی توسط گوشی(نظیر سیماران،باهر،تامر و تابای قدیم و ...)
برای عیب یابی عملکرد قفل دربازکن در آیفون صوتی که کلید زنی در پنل و با رله انجام می شود این ایراد ممکن است نظیر آیفون تصویری در رله پنل یا سیم کشی باشد که با تعویض رله یا دوبل کردن سیم می تواند برطرف شود.
در مواردی که قفل بازکن آیفون صوتی 6 سیم مشکل دارد نیز مثل آیفون تصویری، ابتدا سلامت مسیر ترانس تا قفل را بررسی می کنیم اگر سالم بود کلید شاسی گوشی ممکن است دچار مشکل شده باشد یا سیم E,F دچار قطعی شده باشد.
نکته:
در آیفون صوتی بعلت فاصله شاسی تا قفل که باید عمل کلید زنی را انجام دهد ممکن است فاصله زیاد طبقات بالا تا درب باعث افت ولتاژ دربازکن در مسیر شود، در این حالت باید از یک رله استفاده کرد و ولتاژDCرا بعنوان محرک کلید زنی برای ان در مسیر سیم E,Fقرار داد تا عمل کلید زنی در کنار پنل انجام شود، همچنین در مواردی که قطعات یدکی آیفون تصویری برای برطرف کردن ایراد نیاز باشد در تعویض آن تعلل نکنید.
بخش پایانی
در این مقاله ما به ابعاد مختلف مشکلاتی که ممکن است در زمینه مشکلات درباز نکردن آیفون صوتی و تصویری ایجاد شود پرداختیم و سعی بر این بوده که به سوالات و ایرادات مختلفی پاسخ دهیم،این مقاله ماحصل تلاش و تجربه سالیان زیادی است امیداست راهگشای اساتید و سایر عزیزان باشد. هرگونه ذکر مطلب و استفاده از آن با و بدون ذکر منبع مجاز بوده و چنانچه باعث رفع مشکلی شود باعث رضایت خاطر نویسنده است.
همانطور که می دانید،قفل بازکن یا باختصار قفل از ولتاژ ac ترانس برای عملکرد خود استفاده می کند اما در این میان از پنل برای عمل کلیدزنی استفاده می شود،برای تست عملکرد معیوب سیم کشی در این بخش فقط کافیست دو سیم ترانس و قفل را مستقیما به هم وصل کنیم چنانچه عملکرد نداشت و از سلامت قفل و ترانس اطمینان دارید ابتدا مولتی متر را برروی تست ac قرار دهید و ولتاژ سیم ترانس تا پنل را اندازه بگیری
باید مولتی متر را روی حالت اهم قرار داده و سیم های مشکی را اندازه گیری کنید چنانچه زیر 10 اهم را نشان می داد سالم است، چنانچه نوسان داشت یعنی کم و زیاد می شد مشکل در رله در بازکن می باشد که بنا به نوع آن می توانید آنرا تعویض نمائید.
برای عیب یابی عملکرد قفل دربازکن در آیفون صوتی که کلید زنی در پنل و با رله انجام می شود این ایراد ممکن است نظیر آیفون تصویری در رله پنل یا سیم کشی باشد که با تعویض رله یا دوبل کردن سیم می تواند برطرف شود.
در مواردی که قفل بازکن آیفون صوتی 6 سیم مشکل دارد نیز مثل آیفون تصویری، ابتدا سلامت مسیر ترانس تا قفل را بررسی می کنیم اگر سالم بود کلید شاسی گوشی ممکن است دچار مشکل شده باشد یا سیم E,F دچار قطعی شده باشد.
با سلام و خسته نباشید…
ببخشید آیفون تصویری ۳ واحد تابا نصب کردیم. با ۲ تا منبع تغذیه 8401 و 8402 تابا مخصوص قفل کله گاوی. موقعی که کسی زنگ آیفون رو بزنه و از توی خونه در باز بشه مشکلی نیست و در باز میشه اما وقتی بیرون با تگ مسخوایم وارد بشیم، بعد از چند دفعه استفاده فیوز منبع تغذیه دربازکن میسوزه و درب باز نمیشه. باید فیوز رو عوض کنیم. مشکل از کجاست به نظرتون؟ ممنون
سلام وقت بخیر،تگ مربوط به خود پنل تصویری تاباست یا برند مجزایی هست؟
تگ هم از خود برند تابا استفاده کردیم
تگ هم از خود برند تابا استفاده کردیم. وقتی که از مانیتور داخل در باز میشه درب بازکن کله گاوی(برند کاویان) زیاد صدای عقب کشیده شده زبانه نمیده یعنی مدت زیادی درگیر نیست و صداش زود قطع میشه و در رو باز میکنه. اما وقتی تگ رو جلوی پنل میبریم مدت زمان بیشتری قفل درگیره انگار مدت زمان بیشتری منبع تغذیه درب بازکن برق میکشه و صدای کشیده شدن زبانه و اون پروسه دیرتر تموم میشه!
با توجه به توضیحات شما به نظر میاد قفل برقی جریان زیادی میکشد و فیوز منبع تغذیه تابا احتمالا 8402 برای قفل برقی شما ضعیف هست در این حالت دو کار میتوانید انجام بدهید اول اینکه فیوز با آمپر کمی بالاتر را امتحان کنید ، مثلاً اگر 1 آمپر است از 1.5 یا نهایتا 2 آمپر استفاده کنید.
دوم اینکه بجای دو تغذیه تابا از یک تغذیه بهتر برای اینکار استفاده کنید نظیر تغذیه سیماران تصویری که ولتاژ 17 ولت و جریان حدود 2 آمپری را براحتی برای کارکرد پنل و قفل تامین میکند.
برای شما البته روش اول بصرفه و راحتتر میباشد.
ممنون از توضیحاتتون. البته یه نکته هست اینکه ولتاژ خروجی منبع تغذیه 8402 تابا 24 ولت ۲ آمپر هستش (با فیوز ۲ آمپر) و به توصیه شرکت برای قفل کله گاوی گفته استفاده بشه. با یه منبع تغذیه دیگه 8402 تابا هم چک کردم همین مشکل رو داره. آیا ولتاژ منبع تغذیه سیماران که گفتید ۱۷ ولته برای عملکرد قفل کله گاوی کم نیست؟
بنا به تجربه مجموعه شهر آیفون استفاده از یک ترانس تصویری سیماران بجای هر دو ترانس تابا روی آن جواب بهتر و مقرون بصرفه تری خواهد بود
با سلام و وقت بخیر
من بوبین در باز کن در حالتی که درب باز است کار میکند ولی زمانی ک درب را میبندم بوبین قدرت کشیدن اهرم را ندارد و درب باز نمی شود بنظرتان با تعویض بوبین مشکل حل میشود یا مشکل از ترانس است؟
سلام وقت بخیر، با اطمینان نمیتوان گفت بهترین کار تنظیم درست دربازکن یا استفاده از ترانس امپر بالا برای دربازکن ایفون تصویری می باشد
سلام ایفون تصیویری تابا رله صدا میکند اما قدرت پایین کشیدن پلاتین را ندارد. با یه منبع جدا تست کردم باز کرد. مشکل از کجا میتونه باشه
با تشکر
سلام دوست عزیز در مواردی که رله دربازکن صدا میخورد اما دربازکن عمل نمیکند چهار مورد باید چک شود. 1. رگلاژ عملکرد دربازکن 2. خرابی بوبین 3.خرابی مسیر 4. خرابی پلاتین رله دربازکن
با توجه به اینکه شما بصورت جداگانه ترانس را به قفل تست نمودید پس تنها مورد چهارم یعنی خرابی رله درب باز کن ایفون تصویری جواب شماست
سلام .در آیفون الکتروپیک ..21واحد …بعضی وقت ها درب باز میشه .بعضی وقت ها نه..یا باید روی بلندگو پنل جلوی درب ورودی رو با کف دست ضربه کوچولو بزنی تا باز بشه.علتش چی میتونه باشه
دوست عزیز سلام
در ایفون تصویری الکتروپیک زمانی که در باز نمیکند باید اول ببیند صدای رله می اید یا نه و سپس به بررسی مسیر ترانس تا پنل و از پنل تا در بازکن اقدام کنید
بعد از بررسی مجددا پیام بدید
سلام درود وقتتون بخیر
آیفون ماصوتی هست دربازکن دوزنجیره ای ک موقع بستن برگشت نمیکنه ممنون میشم راهنمایی کنید
سلام محمد عزیز؛ دو حالت دارد اگه اول اینکه قسمت ثابت که به دیوار نصب میشود در محل درستی نصب نشده است و دوم اینکه بوبین شما در اثر استفاده از ولتاژ غلط مثلا DC عمل رها کردن را انجام نمیدهد، لطفا ابتدا طبق عکس تصحیح نصب رو انجام بدید.
https://shahr-iphone.com/wp-content/uploads/2022/11/NASB-GHOFL-300×129.webp
